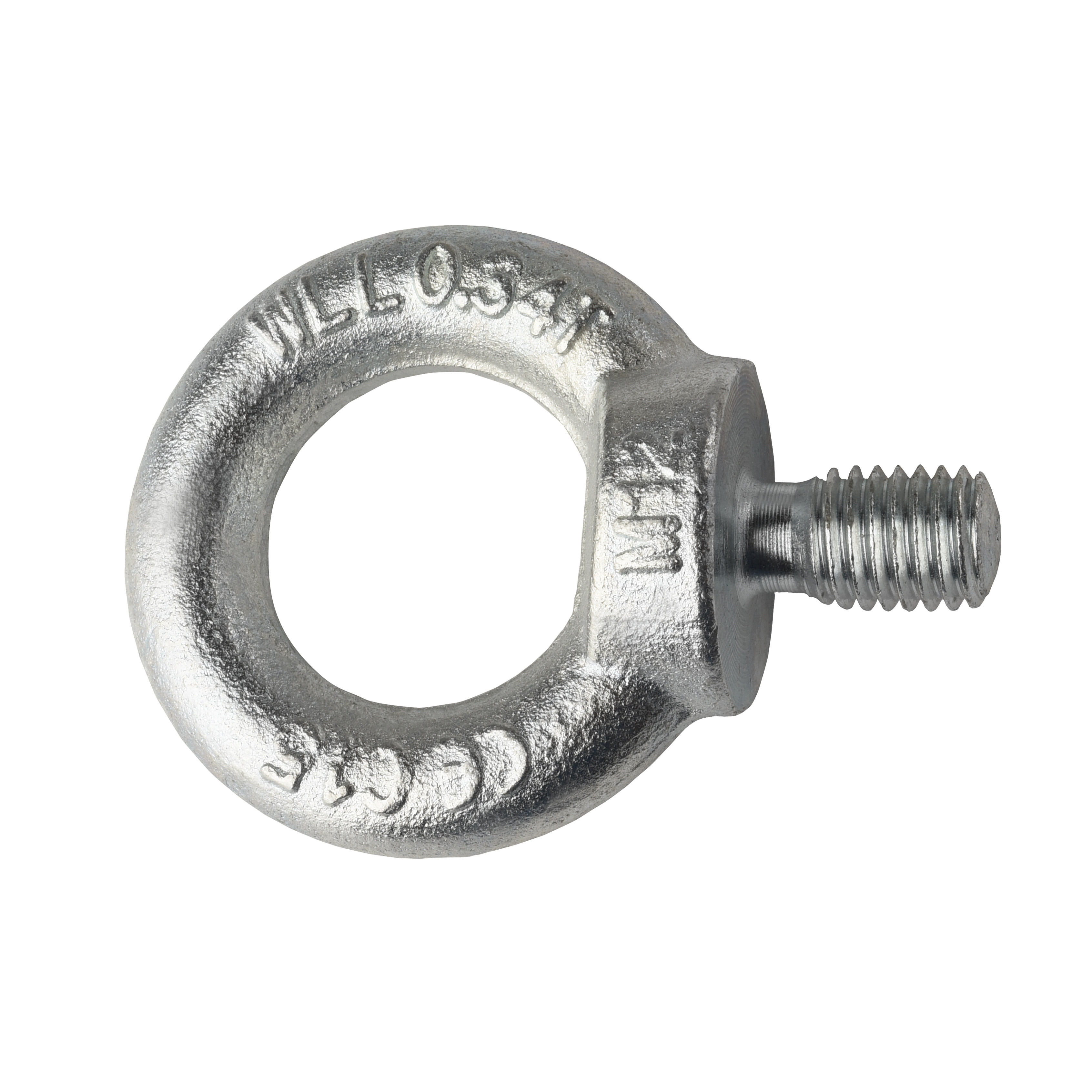

DIN580 Rigging de matériel galvanisé Boulure de levage de l'œil en acier au carbone Goutte forgée Dacromet
| Lieu d'origine | Province du Jiangsu, Chine |
|---|---|
| Nom de marque | YingYan |
| Certification | ISO9000 |
| Numéro de modèle | M8-M24 |
| Quantité de commande min | 1000 pièces |
| Prix | negotiable |
| Détails d'emballage | Des petites boîtes, des sacs en plastique, en vrac dans des cartons, |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom | Boulons d'oeil de levage | La norme | Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc. |
|---|---|---|---|
| Matériel | Acier au carbone 45# | Traitement de surface | Zn- enduit, dacromé |
| Taille | M8-M24/conformément à vos exigences | Longueur | 15 mm-50 mm/conformément à vos besoins |
| Mettre en évidence | Réglage de l' éclairage de levage des yeux,Éclaboussure galvanisée de levage de l'œil,DIN580 Boulons de fixation des yeux |
||
Description de produit
DIN580 Réglage de matériel galvanisé Boulure de levage de l'œil en acier au carbone goutte de surface Dacromet forgée
| Fil de vis | M8 | M10 | M12 | Le M16 | M20 | M24 | M30 | M36 | |
| d | |||||||||
| d2 | Taille nominale | 20 | 25 | 30 | 35 | 40 | 50 | 65 | 75 |
| minutes | 19.5 | 24.5 | 29.5 | 34.5 | 39.5 | 49.4 | 64.3 | 74.3 | |
| Le maximum | 20.9 | 25.9 | 30.9 | 36.1 | 41.1 | 51.2 | 66.3 | 76.5 | |
| d3 | Taille nominale | 36 | 45 | 54 | 63 | 72 | 90 | 108 | 126 |
| minutes | 35.5 | 44.5 | 53.5 | 62.5 | 71.5 | 89.4 | 107.3 | 125.2 | |
| Le maximum | 37.1 | 46.1 | 55.1 | 64.1 | 73.1 | 91.2 | 109.5 | 127.7 | |
| d4 | Taille nominale | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 |
| minutes | 19.1 | 24.1 | 29.1 | 33.9 | 38.9 | 48.8 | 58.7 | 68.5 | |
| Le maximum | 20.5 | 25.5 | 30.5 | 35.5 | 40.5 | 50.6 | 60.7 | 70.7 | |
| e | Taille nominale | 6 | 8 | 10 | 12 | 14 | 18 | 22 | 26 |
| minutes | 5.5 | 7.5 | 9.5 | 11.5 | 13.5 | 17.5 | 21.4 | 25.3 | |
| Le maximum | 6.9 | 8.9 | 10.9 | 12.9 | 14.9 | 19.1 | 23.2 | 27.3 | |
| f | Le maximum | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 |
| ds | Max = taille nominale | 6 | 7.7 | 9.4 | 13 | 16.4 | 19.6 | 25 | 30.3 |
| minutes | 5.82 | 7.48 | 9.18 | 12.73 | 16.13 | 19.27 | 24.67 | 29.91 | |
| h | Taille nominale | 36 | 45 | 53 | 62 | 71 | 90 | 109 | 128 |
| minutes | 35.5 | 44.5 | 52.5 | 61.5 | 70.5 | 89.4 | 108.3 | 127.2 | |
| 37.1 | 46.1 | 54.1 | 63.1 | 72.1 | 91.2 | 110.5 | 129.7 | ||
| K | Taille nominale | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 28 |
| minutes | 7.5 | 9.5 | 11.5 | 13.5 | 15.5 | 19.5 | 23.4 | 27.3 | |
| Le maximum | 8.9 | 10.9 | 12.9 | 14.9 | 16.9 | 21.1 | 25.2 | 29.3 | |
| L | Taille nominale | 13 | 17 | 20.5 | 27 | 30 | 36 | 45 | 54 |
| minutes | 12.65 | 16.65 | 20.08 | 26.58 | 29.58 | 35.5 | 44.5 | 53.5 | |
| Le maximum | 13.35 | 17.35 | 20.92 | 27.42 | 30.42 | 36.5 | 45.5 | 54.5 | |
| - Je vous en prie | Taille nominale | 10 | 12 | 14 | 16 | 19 | 24 | 28 | 32 |
| minutes | 9.5 | 11.5 | 13.5 | 15.5 | 18.5 | 23.5 | 27.4 | 31.3 | |
| Le maximum | 10.9 | 12.9 | 14.9 | 16.9 | 19.9 | 25.1 | 29.2 | 33.3 | |
| par unité ≈ kg | 0.06 | 0.11 | 0.18 | 0.28 | 0.45 | 0.74 | 1.66 | 2.65 | |
| Fil de vis | M42 | M48 | M56 | M64 | M72×6 | M80 × 6 | M100 × 6 | ||
| d | |||||||||
| d2 | Taille nominale | 85 | 100 | 110 | 120 | 150 | 170 | 190 | |
| minutes | 84.3 | 99.2 | 108.9 | 118.9 | 148.8 | 168.5 | 188.5 | ||
| Le maximum | 86.5 | 101.7 | 112.1 | 122.1 | 152.4 | 173 | 193 | ||
| d3 | Taille nominale | 144 | 166 | 184 | 206 | 260 | 296 | 330 | |
| minutes | 143.2 | 164.9 | 182.8 | 204.8 | 258.5 | 294.3 | 328.3 | ||
| Le maximum | 145.7 | 168.1 | 186.4 | 208.4 | 263 | 299.3 | 333.3 | ||
| d4 | Taille nominale | 80 | 90 | 100 | 110 | 140 | 160 | 180 | |
| minutes | 78.5 | 88.3 | 98.1 | 107.9 | 137.6 | 157.3 | 177 | ||
| Le maximum | 80.7 | 90.8 | 100.9 | 111.1 | 141.2 | 161.3 | 181.5 | ||
| e | Taille nominale | 30 | 35 | 38 | 42 | 50 | 55 | 60 | |
| minutes | 29.3 | 34.2 | 37.1 | 41.1 | 48.9 | 53.8 | 58.8 | ||
| Le maximum | 31.3 | 36.7 | 39.9 | 43.9 | 52.1 | 57.4 | 62.4 | ||
| f | Le maximum | 9 | 10 | 11 | 12 | 12 | 12 | 12 | |
| ds | Max = taille nominale | 35.6 | 41 | 48.3 | 55.7 | 63.7 | 71.7 | 91.7 | |
| minutes | 35.21 | 40.61 | 47.91 | 55.24 | 63.24 | 71.24 | 91.16 | ||
| h | Taille nominale | 147 | 168 | 187 | 208 | 260 | 298 | 330 | |
| minutes | 146.2 | 166.9 | 185.8 | 206.8 | 258.5 | 296.3 | 328.3 | ||
| 148.7 | 170.1 | 189.4 | 210.4 | 263 | 301.3 | 333.3 | |||
| K | Taille nominale | 32 | 38 | 42 | 48 | 60 | 68 | 75 | |
| minutes | 31.3 | 37.2 | 41.1 | 47.1 | 58.9 | 66.8 | 73.8 | ||
| Le maximum | 33.3 | 39.7 | 43.9 | 49.9 | 62.1 | 70.4 | 77.4 | ||
| L | Taille nominale | 63 | 68 | 78 | 90 | 100 | 112 | 130 | |
| minutes | 62.4 | 67.4 | 77.4 | 89.3 | 99.3 | 111.3 | 129.2 | ||
| Le maximum | 63.6 | 68.6 | 78.6 | 90.7 | 100.7 | 112.7 | 130.8 | ||
| - Je vous en prie | Taille nominale | 38 | 46 | 50 | 58 | 72 | 80 | 88 | |
| minutes | 37.3 | 45.2 | 49.1 | 57.1 | 70.9 | 78.8 | 86.8 | ||
| Le maximum | 39.5 | 47.7 | 51.9 | 59.9 | 74.1 | 82.4 | 90.4 | ||
| par unité ≈ kg | 4.03 | 6.38 | 8.8 | 12.4 | 23.3 | 34.2 | 49.1 | ||
Caractéristiques:

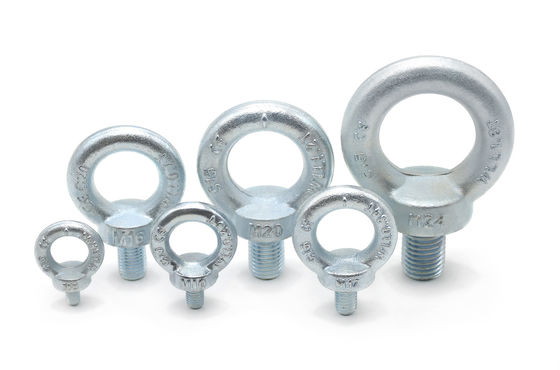

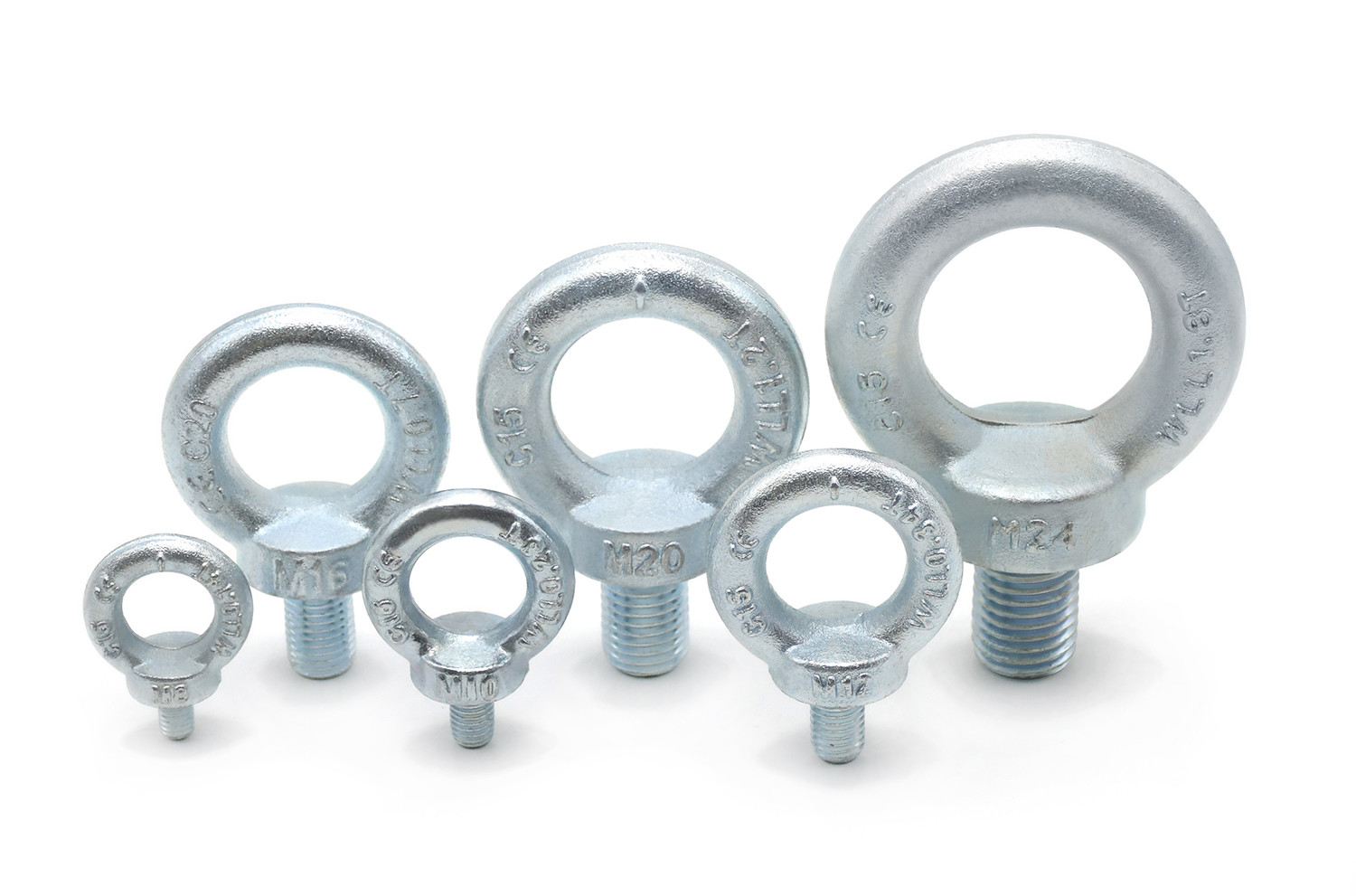

- L'œil de levage est conforme à la norme DIN 580.boulonsoffrent une large gamme de tailles allant de M6 à M100, répondant à diverses exigences de charge et de connexion.
- Fabriqués à partir d'acier de haute qualité 45#, ces DIN580levéLes éclaboussures ont une résistance et une durabilité exceptionnelles.
- Traitement de surface unique:La surface est soumise à un traitement spécial (comme le CORRUD-DT), offrant une résistance à la corrosion au moins 20 fois supérieure à la galvanisation ordinaire.

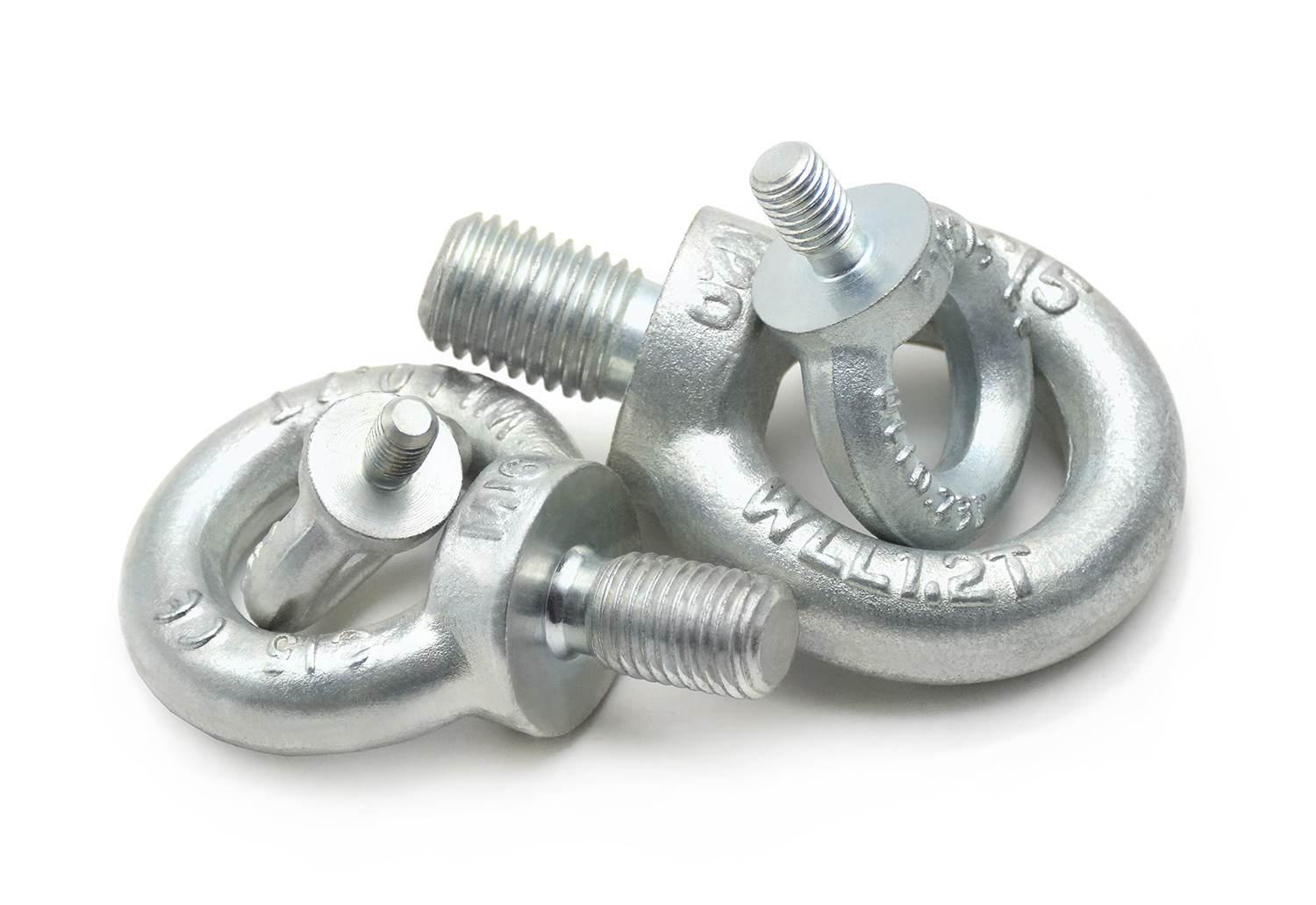

- Marquages de sécurité:Les boulons de levage sont marqués par des désignations telles que C15, C20, limite de charge de travail (WLL) et spécifications de taille.
- Pour assurer la qualité des produits, leboulonssont fabriqués par un procédé de forgeage intégral et subissent une normalisation ainsi qu'un essai de dureté.
Les avantages:
- Avec une capacité de charge maximaledejusqu'à 40 T, ces boulons sont adaptés pour des tâches de levage lourdes.
- Grâce à sonspéciauxDans le cadre du traitement de surface, les boulons résistent facilement à la rouille et à la corrosion dans des environnements difficiles.
- Avant de quitter leusine, ces produits sont soumis à des essais rigoureux et à des procédures de contrôle de la qualité pour assurer leur sécurité et leur fiabilité pendant leur utilisation.
- Ces boulons peuvent être utilisésdansUn large éventail d'industries et de domaines, répondant à des besoins de levage divers dans divers scénarios.
Applications:
- Ports et navigation: Utilisé pour amarrer les navires et soulever la cargaison.
- Construction: employés sur les chantiers de construction pour le levage de matériaux et d'équipements de construction.
- Fabrication industrielle: Utilisé dans la fabrication de machines, la production d'automobiles et d'autres domaines pour le levage et la fixation d'équipements.
- Énergie et infrastructures: Appliqué à l'installation et à la maintenance d'équipements dans les industries de l'énergie, de la pétrochimie, de l'exploitation minière et autres.
- Autres domaines spécialisés: également largement utilisé dans l'aérospatiale, les chemins de fer, la construction de ponts et d'autres domaines pour les tâches de levage et de fixation.
