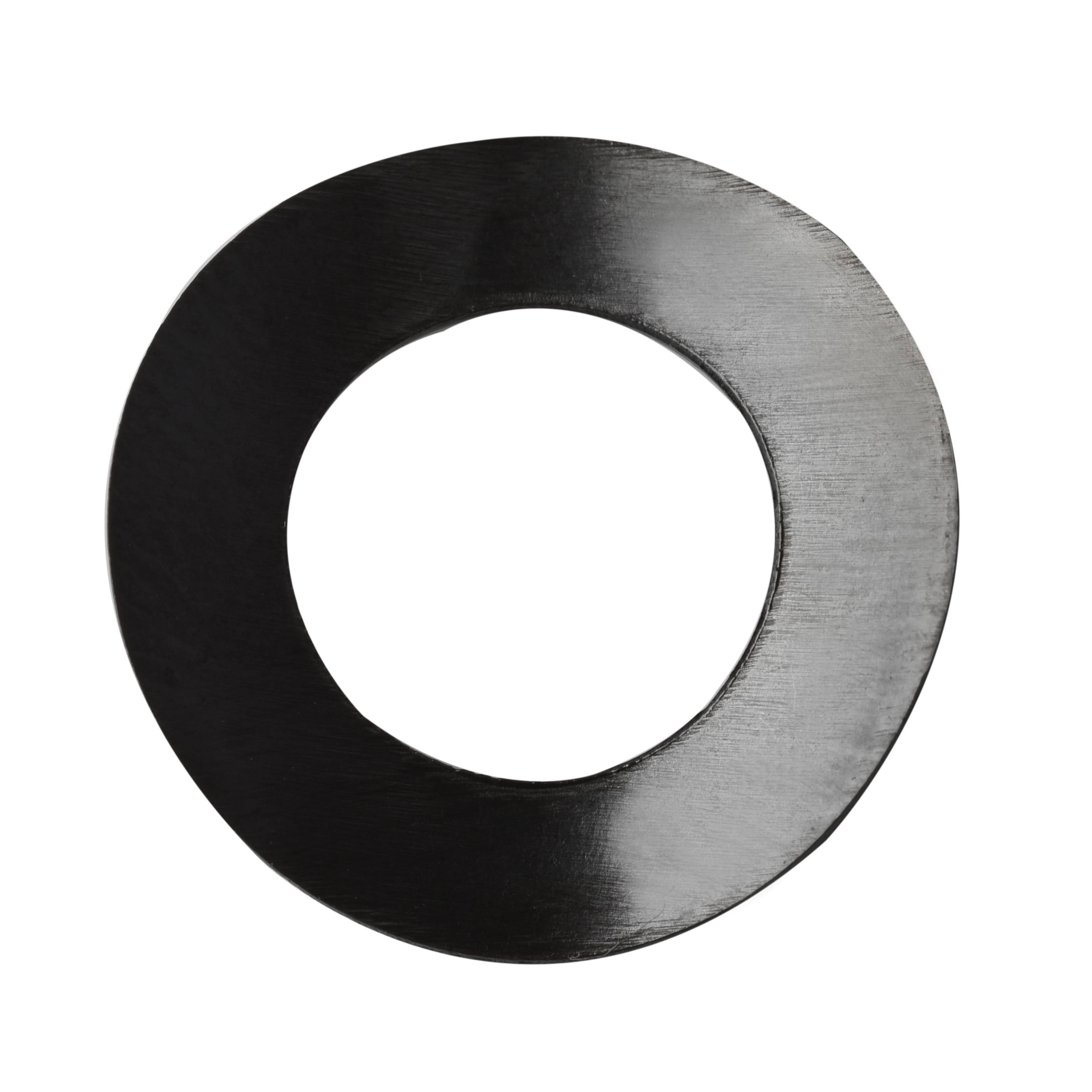

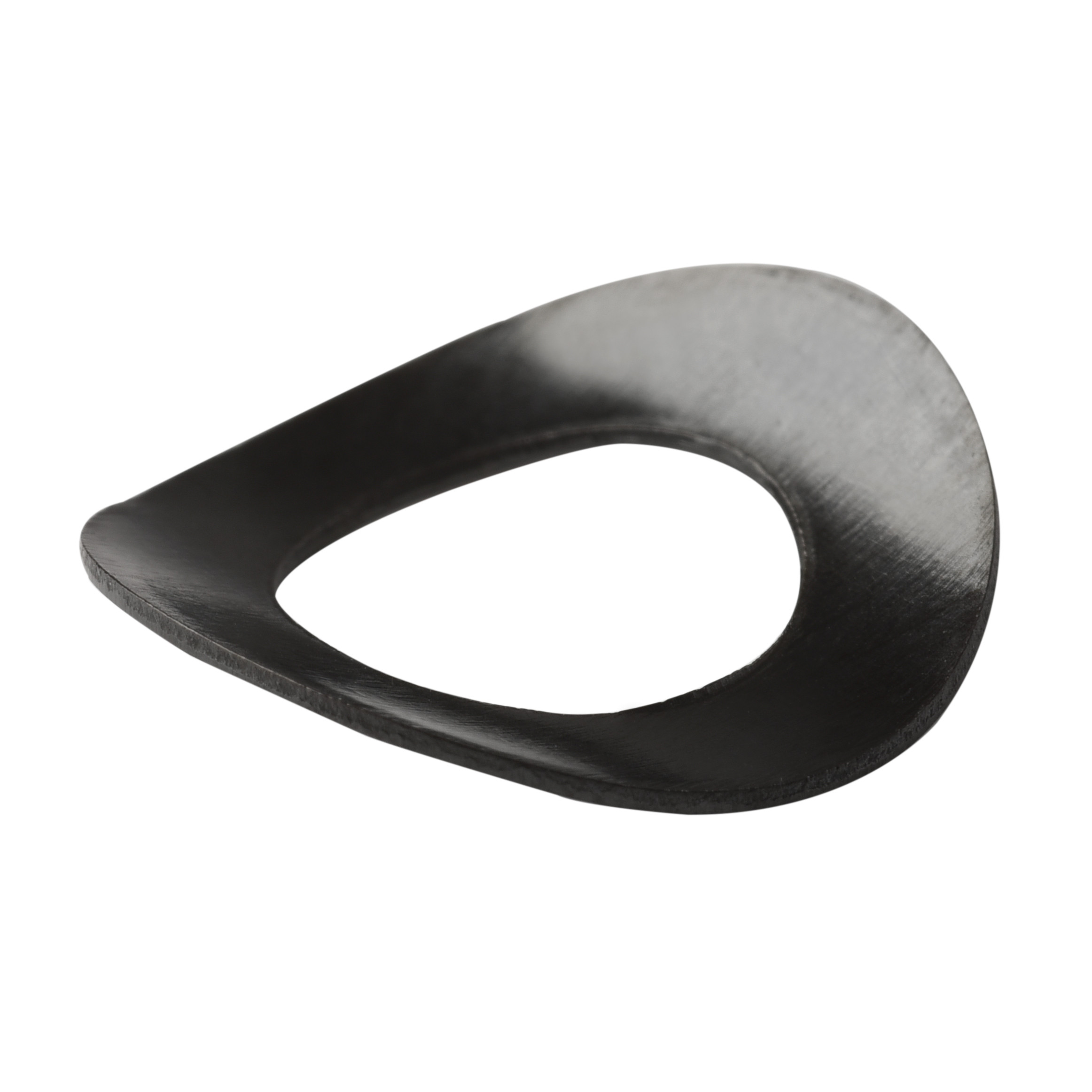

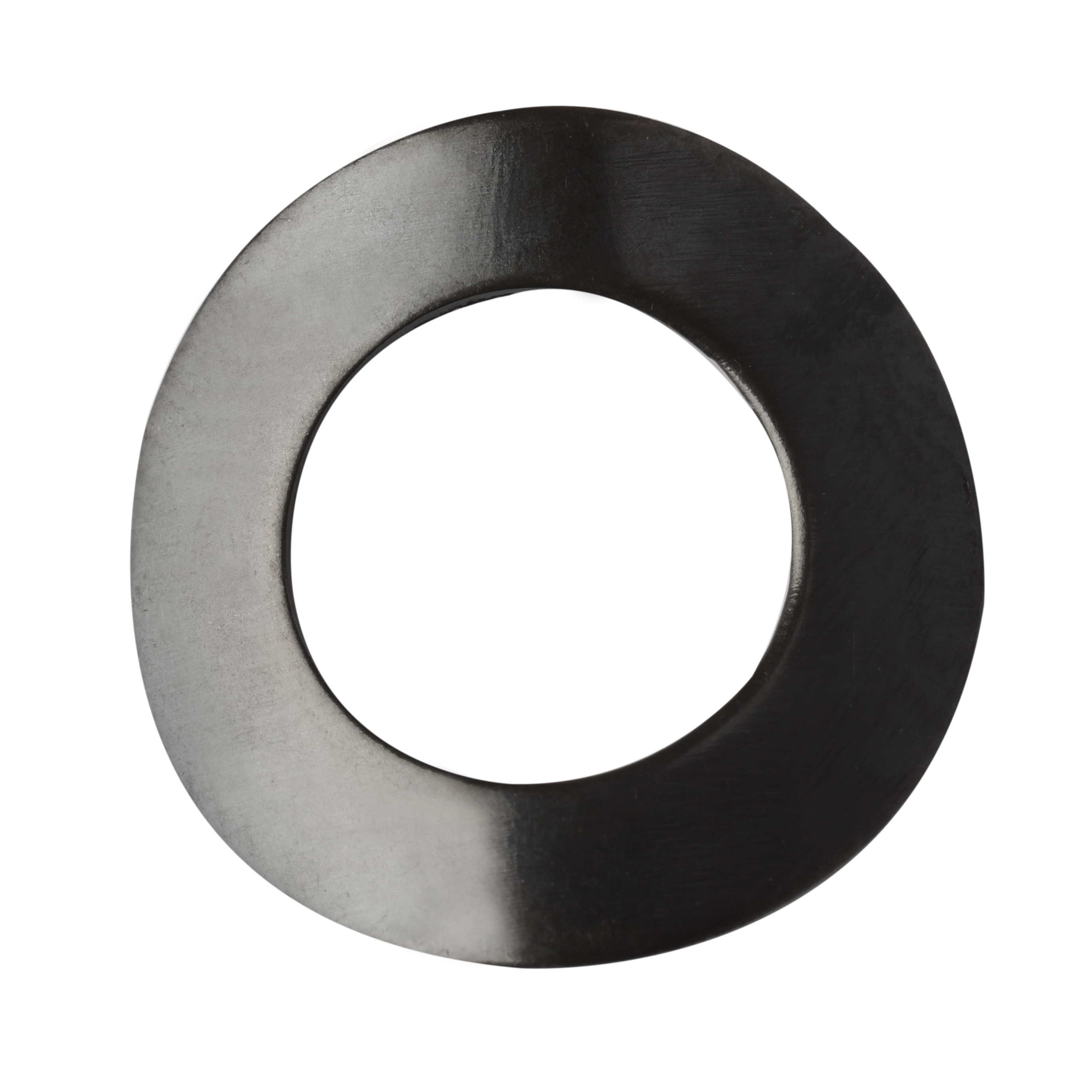

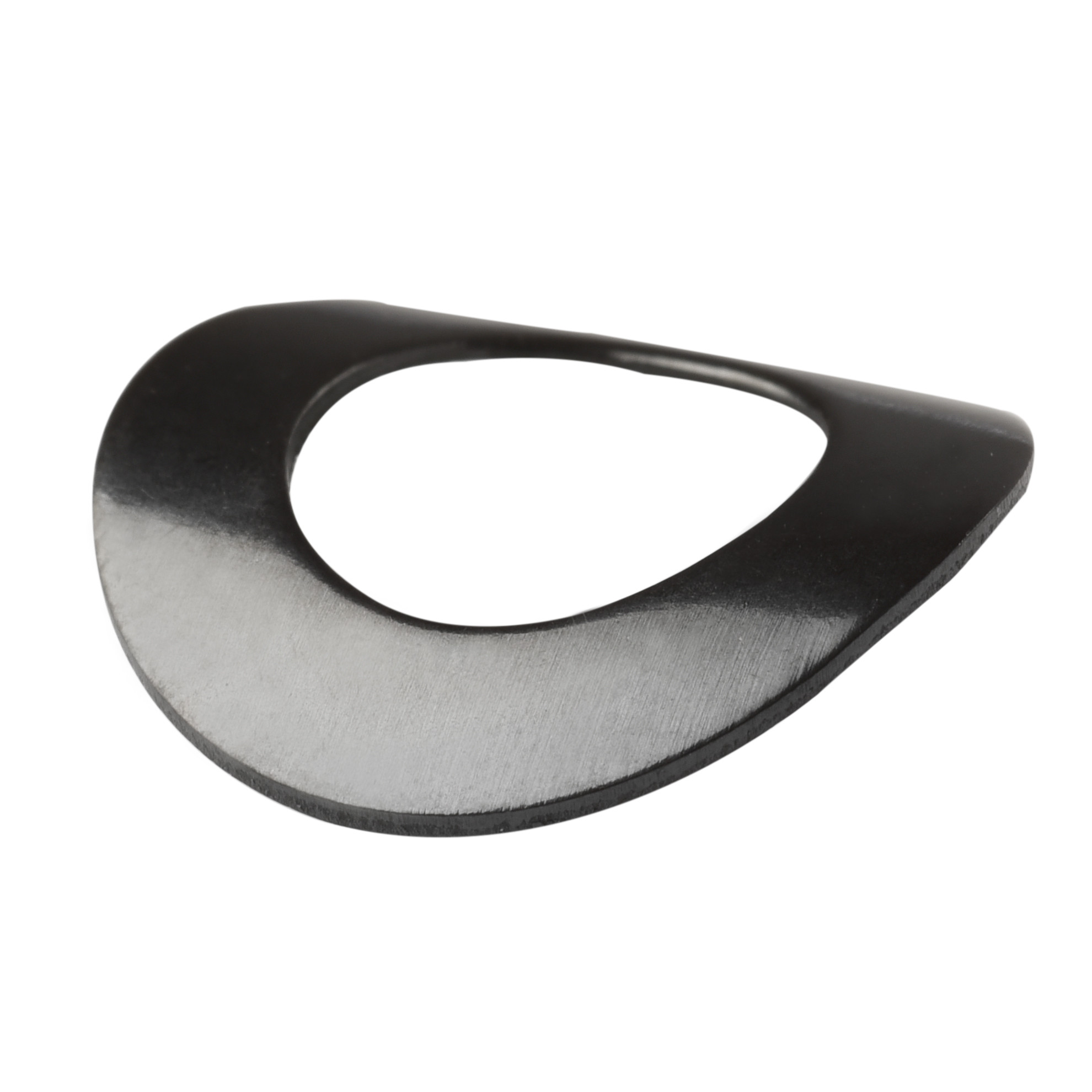

DIN137 GB860 Laveuses à ressorts courbes d'acier inoxydable alliage d'acier plat / galvanisation

  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
Lieu d'origine Province du Jiangsu, Chine
Nom de marque YingYan
Certification ISO9000
Numéro de modèle Le numéro de série est le suivant:
Quantité de commande min 1000 pièces
Prix negotiable
Détails d'emballage Des petites boîtes, des sacs en plastique, en vrac dans des cartons,

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom Lavées à ressorts incurvées La norme Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc.
Matériel Acier inoxydable SUS304, acier allié 65Mn Le type Appareils de lavage à ressorts
Finissez! Noir, Zinc, Plain, Noir, Dacromet Traitement de surface Zn- enduit, dacromé, noir
Taille Φ8-Φ16/Selon vos besoins
Mettre en évidence

DIN137 Laveuses à ressorts incurvées

,

Les machines à laver à ressorts courbes en acier inoxydable

,

Laveuse à serrure à ressort courbe
Laisser un message
Description de produit

DIN137 Gb860 Les lave-mouches à ressorts courbes en acier inoxydable Sus304 acier allié 65mn Plain/Galvanisation/Noir/Dacromet

Les laveuses à ressorts incurvées, également appelées laveuses à vagues ou laveuses Belleville, sont des composants métalliques minces en forme de disque avec une courbure convexe ou concave.Ils sont conçus pour fournir une force de précharge ou de ressort contrôlée lorsqu'ils sont comprimés entre deux surfacesCes rondelles sont souvent utilisées dans les ensembles mécaniques pour régler, précharger ou compenser les variations dimensionnelles.

Voici quelques points clés concernant les laveuses à ressorts courbes:

  1. Matériaux: Ils sont généralement fabriqués en acier à ressorts ou en acier inoxydable, selon les exigences de l'application.

  2. Fonction: Lorsqu'elles sont compressées, les rouleaux à ressort incurvés fournissent une force de ressort qui peut être utilisée pour précharger les roulements, les joints ou les fixations.ou compenser l'usure.

  3. Les avantages:

    • Ils offrent un taux de ressort élevé par rapport à d'autres types de ressorts.
    • Ils peuvent être empilés en série ou en parallèle pour obtenir les forces de préchargement souhaitées.
    • Ils sont relativement compacts et faciles à installer.

  4. Applications:

    • Dans les équipements de précision, pour assurer une précharge constante et minimiser les variations de performance.
    • Dans les joints boulonnés, pour compenser les changements dimensionnels dus à la température ou à la charge.
    • Dans les roulements, pour précharger le roulement et maintenir un contact approprié entre les éléments roulants et les voies de roulement.

  5. Considérations de conception:

    • La courbure et l'épaisseur du lave-linge déterminent sa vitesse de ressort et sa force de précharge.
    • Le matériau du lave-linge doit être compatible avec l'environnement et résister à la corrosion.
    • L'empilement de plusieurs rondelles permet d'obtenir des forces de préchargement plus élevées, mais augmente également la hauteur globale.

  6. Installation: Les rouleaux à ressorts incurvés sont installés entre deux surfaces plates, généralement en les plaçant sous une tête ou une écrousse de boulon.fournissant la force de précharge souhaitée.

Il est important de noter que les laveuses à ressort incurvées doivent être utilisées avec prudence et selon les recommandations du fabricant pour assurer un bon fonctionnement et prévenir les dommages à l'ensemble.



DIN137 GB860 Laveuses à ressorts courbes d'acier inoxydable alliage d'acier plat / galvanisation 0

Diamètre nominal
1 1.2 1.4 1.7 1.8 2 2.3 2.6
d Min=taille nominale
Le maximum
dc Taille nominale
Le maximum
minutes
h Taille nominale
Le maximum
minutes
H est minutes
Le maximum
par 1000 unités ≈ kg - Je ne sais pas.
1.1 1.3 1.5 1.8 1.9 2.2 2.5 2.8
1.35 1.55 1.75 2.05 2.15 2.45 2.75 3.05
2.5 3 3 4 4 4.5 5 5.5
2.8 3.3 3.3 4.375 4.375 4.875 5.375 5.875
2.2 2.7 2.7 3.625 3.625 4.125 4.625 5.125
0.2 0.2 0.25 0.25 0.25 0.3 0.3 0.3
0.22 0.22 0.27 0.27 0.27 0.33 0.33 0.33
0.18 0.18 0.23 0.23 0.23 0.27 0.27 0.27
0.35 0.35 0.4 0.45 0.45 0.5 0.5 0.55
0.7 0.7 0.8 0.9 0.9 1 1 1.1
0.006 0.009 0.01 0.02 0.02 0.028 0.035 0.041
Diamètre nominal
3 3.5 4 5 6 7 8 10
d Min=taille nominale
Le maximum
dc Taille nominale
Le maximum
minutes
h Taille nominale
Le maximum
minutes
H est minutes
Le maximum
par 1000 unités ≈ kg - Je ne sais pas.
3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
3.5 4 4.6 5.6 6.76 7.76 8.76 10.93
6 7 8 10 11 12 15 18
6.375 7.45 8.45 10.45 11.55 12.55 15.55 18.55
5.625 6.55 7.55 9.55 10.45 11.45 14.45 17.45
0.4 0.4 0.5 0.5 0.5 0.5 0.5 0.8
0.45 0.45 0.55 0.55 0.55 0.55 0.55 0.86
0.35 0.35 0.45 0.45 0.45 0.45 0.45 0.74
0.65 0.7 0.8 0.9 1.1 1.2 1.7 2
1.3 1.4 1.6 1.8 2.2 2.4 3.4 4
0.063 0.088 0.14 0.222 0.247 0.265 0.476 1.05
