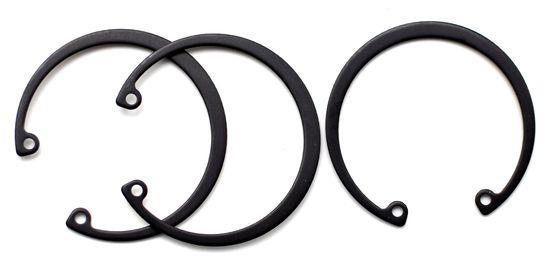

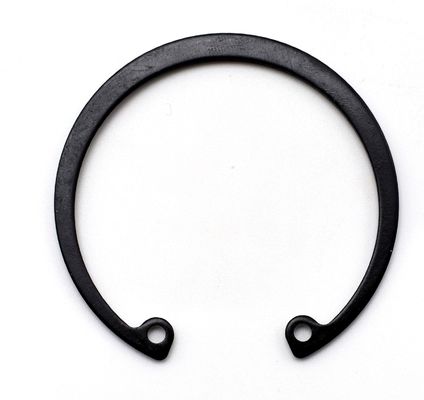

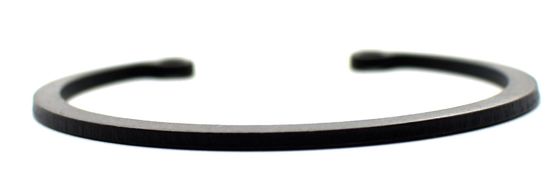

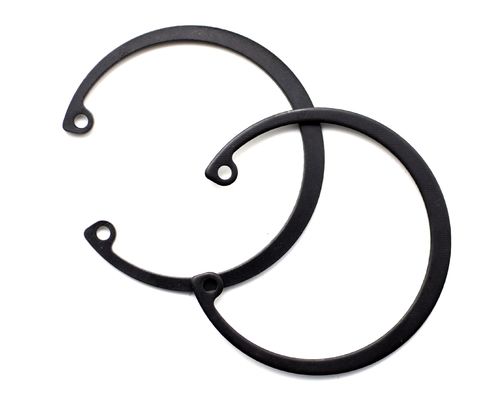

DIN472 65Mn Anneaux de retenue en dacromètre noir pour forages de type normal Φ35 - Φ98

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
Lieu d'origine Province du Jiangsu, Chine
Nom de marque YingYan
Certification ISO9000
Numéro de modèle Le numéro de série est le suivant:
Quantité de commande min 1000 pièces
Prix negotiable
Détails d'emballage Des petites boîtes, des sacs en plastique, en vrac dans des cartons,

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom Anneaux de retenue pour forages - type normal La norme Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc.
Le type Anneaux de retenue Matériel Acier allié 65Mn
Finissez! Noir, Dacromet, oxyde noir Traitement de surface Le Dacromet, le Noir
Numéro de modèle Φ35-Φ98/S'adapter à vos besoins
Mettre en évidence

Rings de retenue 65Mn

,

Les anneaux de retenue de forage

,

Le produit doit être soumis à un contrôle d'approvisionnement.
Laisser un message
Description de produit

DIN472 65Mn Anneaux de retenue en dacromètre noir pour forages - type normal Φ35-Φ98







DIN472 65Mn Anneaux de retenue en dacromètre noir pour forages de type normal Φ35 - Φ98 0

Diamètre nominal 8 9 10 11 12 13 14
d ①
s Le maximum 0.8 0.8 1 1 1 1 1
minutes 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc Le maximum 9.06 10.16 11.16 12.16 13.36 14.46 15.46
minutes 8.6 9.7 10.7 11.7 12.9 14 15
a) Le maximum 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b - Je ne sais pas. 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 minutes 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
par 1000 unités ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Diamètre nominal 15 16 17 18 19 20 21
d ①
s Le maximum 1 1 1 1 1 1 1
minutes 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc Le maximum 16.56 17.66 18.72 19.92 20.92 21.92 22.92
minutes 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) Le maximum 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b - Je ne sais pas. 2 2 2.1 2.2 2.2 2.3 2.4
d1 minutes 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
par 1000 unités ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Diamètre nominal 22 24 25 26 28 30 31
d ①
s Le maximum 1 1.2 1.2 1.2 1.2 1.2 1.2
minutes 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc Le maximum 23.92 26.32 27.32 28.32 30.6 32.6 33.9
minutes 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) Le maximum 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b - Je ne sais pas. 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 minutes 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
par 1000 unités ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Diamètre nominal 32 34 35 36 37 38 40
d ①
s Le maximum 1.2 1.5 1.5 1.5 1.5 1.5 1.75
minutes 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc Le maximum 34.9 37 38.3 39.3 40.3 41.3 44.4
minutes 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) Le maximum 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b - Je ne sais pas. 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 minutes 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
par 1000 unités ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Diamètre nominal 42 45 47 48 50 52 55
d ①
s Le maximum 1.75 1.75 1.75 1.75 2 2 2
minutes 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc Le maximum 46.4 49.4 51.6 52.6 55.3 57.3 60.3
minutes 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) Le maximum 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b - Je ne sais pas. 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 minutes 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
par 1000 unités ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Diamètre nominal 56 58 60 62 63 65 68
d ①
s Le maximum 2 2 2 2 2 2.5 2.5
minutes 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc Le maximum 61.3 63.3 65.3 67.3 68.3 70.3 73.6
minutes 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) Le maximum 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b - Je ne sais pas. 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 minutes 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
par 1000 unités ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Diamètre nominal 70 72 75 78 80 82 85
d ①
s Le maximum 2.5 2.5 2.5 2.5 2.5 2.5 3
minutes 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc Le maximum 75.6 77.6 80.6 83.8 86.8 88.8 91.8
minutes 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) Le maximum 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b - Je ne sais pas. 6.2 6.4 6.6 6.8 7 7 7.2
d1 minutes 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
par 1000 unités ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Diamètre nominal 88 90 92 95 98 100 102
d ①
s Le maximum 3 3 3 3 3 3 4
minutes 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc Le maximum 94.8 96.8 98.8 101.8 104.8 106.8 109.3
minutes 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) Le maximum 8.6 8.6 8.7 8.8 9 9.2 9.5
b - Je ne sais pas. 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 minutes 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
par 1000 unités ≈ kg 28 31 32 35 37 38 55
Diamètre nominal 105 108 110 112 115 120 125
d ①
s Le maximum 4 4 4 4 4 4 4
minutes 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Le maximum 113.3 116.3 118.3 120.3 123.5 128.5 133.5
minutes 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) Le maximum 9.5 9.5 10.4 10.5 10.5 11 11
b - Je ne sais pas. 8.7 8.9 9 9.1 9.3 9.7 10
d1 minutes 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
par 1000 unités ≈ kg 56 60 64.5 72 74.5 77 79
Diamètre nominal 130 135 140 145 150 155 160
d ①
s Le maximum 4 4 4 4 4 4 4
minutes 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Le maximum 138.5 143.5 148.5 153.5 159.5 165.5 170.5
minutes 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) Le maximum 11 11.2 11.2 11.4 12 12 13
b - Je ne sais pas. 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 minutes 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
par 1000 unités ≈ kg 82 84 87.5 93 105 107 110
Diamètre nominal 165 170 175 180 185 190 195
d ①
s Le maximum 4 4 4 4 4 4 4
minutes 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Le maximum 176 181 186.2 191.2 196.2 201.2 206.2
minutes 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) Le maximum 13 13.5 13.5 14.2 14.2 14.2 14.2
b - Je ne sais pas. 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 minutes 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
par 1000 unités ≈ kg 125 140 150 165 170 175 183
Diamètre nominal 200 210 220 230 240 250 260
d ①
s Le maximum 4 5 5 5 5 5 5
minutes 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc Le maximum 211.2 223.7 233.7 243.7 254 264 277
minutes 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) Le maximum 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b - Je ne sais pas. 14 14 14 14 14 14 16
d1 minutes 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
par 1000 unités ≈ kg 195 270 315 330 345 360 375
Diamètre nominal 270 280 290 300
d ①
s Le maximum 5 5 5 5
minutes 4.88 4.88 4.88 4.88
dc Le maximum 287 297 307 317
minutes 284.19 294.19 304.19 314.19
a) Le maximum 16.2 16.2 16.2 16.2
b - Je ne sais pas. 16 16 16 16
d1 minutes 5 5 5 5
d2 236 246 256 266
par 1000 unités ≈ kg 388 400 415 435






Caractéristiques:

  • Tailles standard: Ces anneaux de retenue sont généralement disponibles dans une gamme de tailles standard, ce qui permet de sélectionner un anneau approprié en fonction du diamètre de l'essieu et de la taille de la pièce à fixer.
  • Structure simple: L'anneau de retenue est généralement constitué d'une feuille de métal circulaire avec une ouverture au milieu, permettant une installation facile sur l'essieu.
  • Installation facile: l'anneau de retenue peut être installé sur l'essieu en poussant axiellement ou en tapant, sans nécessiter d'outils ou d'équipements spéciaux.
  • Matériaux divers: en fonction de l'environnement d'application et des exigences, les anneaux de retenue peuvent être fabriqués à partir de divers matériaux tels que l'acier inoxydable, l'acier au carbone, les alliages de cuivre, etc.

Les avantages:

  • Fixation efficace: les anneaux de retenue empêchent efficacement les pièces de se déplacer ou de tomber de l'essieu, assurant ainsi la stabilité et la fiabilité du système mécanique.
  • Faible coût: en raison de leur structure simple, le coût de fabrication des anneaux de retenue est relativement faible, ce qui les rend adaptés à la production de masse.
  • Haute adaptabilité: les anneaux de retenue peuvent s'adapter à divers diamètres d'essieu et tailles de pièces, démontrant une grande polyvalence.
  • Facilité d'entretien: l'installation et le retrait des anneaux de retenue sont relativement simples, ce qui facilite l'entretien des équipements et le remplacement des pièces.

Scénarios applicables:

  • Pièces de transmission sur les essieux: Dans les systèmes de transmission, tels que les engrenages et les poulies, des anneaux de retenue peuvent être utilisés pour fixer des pièces sur les essieux.
  • Fixation des roulements: dans certaines applications, il est nécessaire d'assurer la stabilité des roulements sur les essieux, où des anneaux de retenue entrent en jeu.
  • Éléments de positionnement: les anneaux de retenue peuvent également servir d'éléments de positionnement, assurant ainsi une position relative précise des autres pièces sur les essieux.
  • Scénarios de remplacement fréquent de pièces: en raison de leur facilité d'installation et de retrait, les anneaux de retenue sont particulièrement adaptés aux scénarios nécessitant un remplacement fréquent de pièces,comme dans les équipements d'essai et les bancs d'essai.
