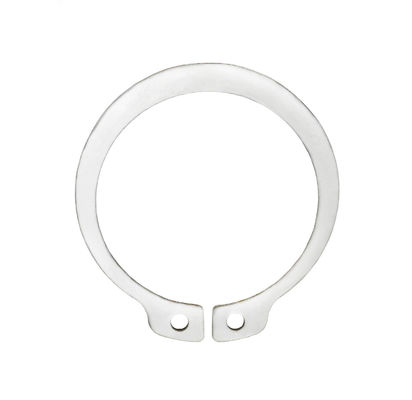

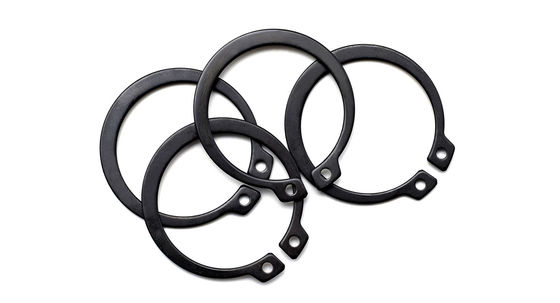

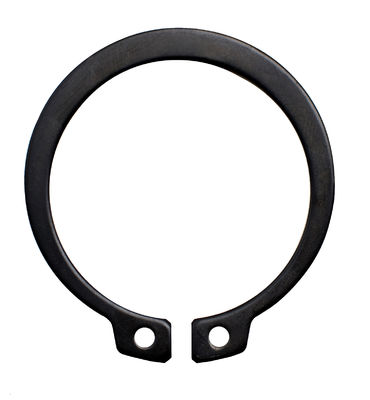

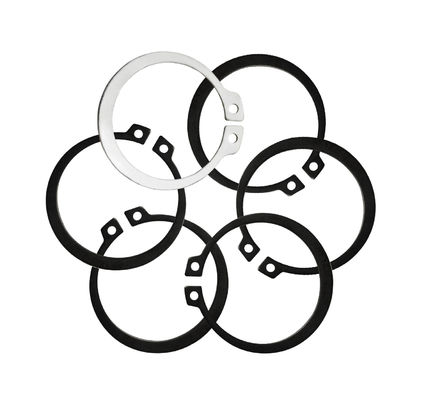

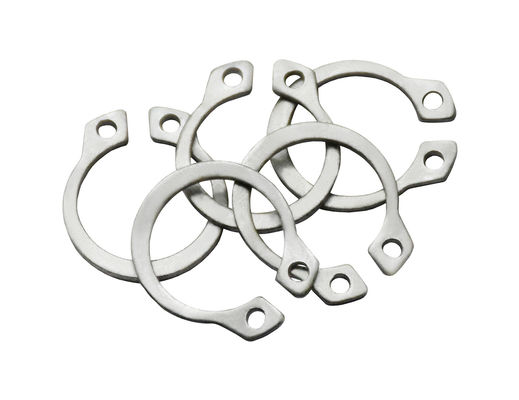

DIN 471 SUS304 / 65Mn Anneaux de retenue parkerisés de type normal pour puits

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
Lieu d'origine Province du Jiangsu, Chine
Nom de marque YingYan
Certification ISO9000
Numéro de modèle Le numéro de série
Quantité de commande min 1000 pièces
Prix negotiable
Détails d'emballage carton/sac en plastique/film d'emballage/palette

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom Anneaux de retenue pour puits - type normal La norme Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc.
Le type Anneaux de retenue Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
Mettre en évidence

Rings de maintien des puits

,

Anneaux de retenue de parkerizing

,

Din 471 Anneau de retenue
Laisser un message
Description de produit

DIN471 SUS304/65Mn Anneaux de retenue pour puits de type noir/parkeriser/dacromètre/plain/galvanisation - type normal Φ17-Φ270



DIN 471 SUS304 / 65Mn Anneaux de retenue parkerisés de type normal pour puits 0

Diamètre nominal 8 9 10 11 12 13 14
d ①
s Le maximum 0.8 0.8 1 1 1 1 1
minutes 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc Le maximum 9.06 10.16 11.16 12.16 13.36 14.46 15.46
minutes 8.6 9.7 10.7 11.7 12.9 14 15
a) Le maximum 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b - Je ne sais pas. 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 minutes 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
par 1000 unités ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Diamètre nominal 15 16 17 18 19 20 21
d ①
s Le maximum 1 1 1 1 1 1 1
minutes 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc Le maximum 16.56 17.66 18.72 19.92 20.92 21.92 22.92
minutes 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) Le maximum 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b - Je ne sais pas. 2 2 2.1 2.2 2.2 2.3 2.4
d1 minutes 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
par 1000 unités ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Diamètre nominal 22 24 25 26 28 30 31
d ①
s Le maximum 1 1.2 1.2 1.2 1.2 1.2 1.2
minutes 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc Le maximum 23.92 26.32 27.32 28.32 30.6 32.6 33.9
minutes 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) Le maximum 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b - Je ne sais pas. 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 minutes 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
par 1000 unités ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Diamètre nominal 32 34 35 36 37 38 40
d ①
s Le maximum 1.2 1.5 1.5 1.5 1.5 1.5 1.75
minutes 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc Le maximum 34.9 37 38.3 39.3 40.3 41.3 44.4
minutes 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) Le maximum 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b - Je ne sais pas. 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 minutes 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
par 1000 unités ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Diamètre nominal 42 45 47 48 50 52 55
d ①
s Le maximum 1.75 1.75 1.75 1.75 2 2 2
minutes 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc Le maximum 46.4 49.4 51.6 52.6 55.3 57.3 60.3
minutes 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) Le maximum 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b - Je ne sais pas. 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 minutes 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
par 1000 unités ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Diamètre nominal 56 58 60 62 63 65 68
d ①
s Le maximum 2 2 2 2 2 2.5 2.5
minutes 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc Le maximum 61.3 63.3 65.3 67.3 68.3 70.3 73.6
minutes 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) Le maximum 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b - Je ne sais pas. 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 minutes 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
par 1000 unités ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Diamètre nominal 70 72 75 78 80 82 85
d ①
s Le maximum 2.5 2.5 2.5 2.5 2.5 2.5 3
minutes 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc Le maximum 75.6 77.6 80.6 83.8 86.8 88.8 91.8
minutes 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) Le maximum 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b - Je ne sais pas. 6.2 6.4 6.6 6.8 7 7 7.2
d1 minutes 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
par 1000 unités ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Diamètre nominal 88 90 92 95 98 100 102
d ①
s Le maximum 3 3 3 3 3 3 4
minutes 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc Le maximum 94.8 96.8 98.8 101.8 104.8 106.8 109.3
minutes 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) Le maximum 8.6 8.6 8.7 8.8 9 9.2 9.5
b - Je ne sais pas. 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 minutes 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
par 1000 unités ≈ kg 28 31 32 35 37 38 55
Diamètre nominal 105 108 110 112 115 120 125
d ①
s Le maximum 4 4 4 4 4 4 4
minutes 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Le maximum 113.3 116.3 118.3 120.3 123.5 128.5 133.5
minutes 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) Le maximum 9.5 9.5 10.4 10.5 10.5 11 11
b - Je ne sais pas. 8.7 8.9 9 9.1 9.3 9.7 10
d1 minutes 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
par 1000 unités ≈ kg 56 60 64.5 72 74.5 77 79
Diamètre nominal 130 135 140 145 150 155 160
d ①
s Le maximum 4 4 4 4 4 4 4
minutes 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Le maximum 138.5 143.5 148.5 153.5 159.5 165.5 170.5
minutes 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) Le maximum 11 11.2 11.2 11.4 12 12 13
b - Je ne sais pas. 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 minutes 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
par 1000 unités ≈ kg 82 84 87.5 93 105 107 110
Diamètre nominal 165 170 175 180 185 190 195
d ①
s Le maximum 4 4 4 4 4 4 4
minutes 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Le maximum 176 181 186.2 191.2 196.2 201.2 206.2
minutes 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) Le maximum 13 13.5 13.5 14.2 14.2 14.2 14.2
b - Je ne sais pas. 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 minutes 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
par 1000 unités ≈ kg 125 140 150 165 170 175 183
Diamètre nominal 200 210 220 230 240 250 260
d ①
s Le maximum 4 5 5 5 5 5 5
minutes 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc Le maximum 211.2 223.7 233.7 243.7 254 264 277
minutes 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) Le maximum 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b - Je ne sais pas. 14 14 14 14 14 14 16
d1 minutes 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
par 1000 unités ≈ kg 195 270 315 330 345 360 375
Diamètre nominal 270 280 290 300
d ①
s Le maximum 5 5 5 5
minutes 4.88 4.88 4.88 4.88
dc Le maximum 287 297 307 317
minutes 284.19 294.19 304.19 314.19
a) Le maximum 16.2 16.2 16.2 16.2
b - Je ne sais pas. 16 16 16 16
d1 minutes 5 5 5 5
d2 236 246 256 266
par 1000 unités ≈ kg 388 400 415 435


Les anneaux de retenue pour forages - type normal sont un type commun de fixation dans la conception mécanique, principalement utilisé pour fixer des pièces sur des essieux, les empêchant de se déplacer ou de tomber.Voici une introduction aux caractéristiques, avantages et scénarios applicables de ce type d'anneau de retenue:

Caractéristiques:

  1. 1.Sous condition de se conformer à la norme DIN471, ces anneaux de retenue sont généralement disponibles dans une variété de tailles standard,qui peut être adapté selon le diamètre de l'arbre et la taille de la pièce à fixer.
  2. 2.L'anneau de retenue est généralement constitué d'une feuille de métal circulaire avec un trou au milieu, simple, fiable et facile à installer.
  3. 3.L'anneau de retenue peut être installé sur l'essieu en poussant axiellement ou en tapant, sans nécessiter d'outils ou d'équipements spéciaux, ce qui facilite l'installation.
  4. 4.Les anneaux de retenue peuvent être fabriqués à partir de différents matériaux pour répondre à un large éventail de exigences environnementales.

Les avantages:

  • 1L'installation d'anneaux de retenue permet d'empêcher efficacement les pièces de se déplacer ou même de tomber de l'essieu, assurant ainsi la sécurité et la stabilité du système mécanique.
  • 2En raison de la simplicité de leur structure, les anneaux de retenue ont des coûts de fabrication relativement faibles, ce qui les rend adaptés à la production à grande échelle.
  • 3Comme les anneaux de retenue sont fabriqués conformément à la norme DIN471, ils sont capables de s'adapter à divers diamètres d'essieu et tailles de pièces, démontrant une grande adaptabilité et une grande polyvalence.
  • 4En raison de la simplicité de la structure de l'anneau de retenue, les processus d'installation et de retrait sont relativement simples.qui facilite l'entretien des équipements et le remplacement des pièces.

Scénarios applicables:

  • Pièces de transmission sur les essieux: Dans les systèmes de transmission, tels que les engrenages et les poulies, des anneaux de retenue peuvent être utilisés pour fixer des pièces sur les essieux.
  • Fixation des roulements: dans certaines applications, il est nécessaire d'assurer la stabilité des roulements sur les essieux, où des anneaux de retenue entrent en jeu.
  • Éléments de positionnement: Les anneaux de retenue peuvent également servir d'éléments de positionnement, assurant ainsi une position relative précise des autres pièces sur les essieux.
  • Scénarios de remplacement fréquent de pièces: en raison de leur facilité d'installation et de retrait, les anneaux de retenue conviennent particulièrement aux scénarios nécessitant un remplacement fréquent de pièces,comme dans les équipements d'essai et les bancs d'essai.

En résumé, les anneaux de retenue pour forages - de type normal sont des fixations à structure simple, installation pratique, faible coût et forte adaptabilité, largement utilisées dans divers systèmes mécaniques.
