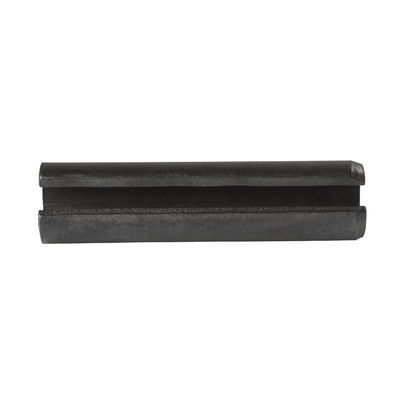

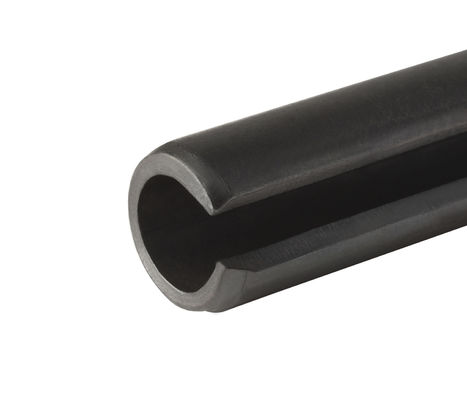

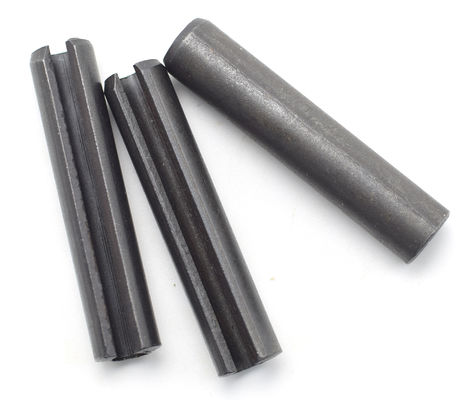

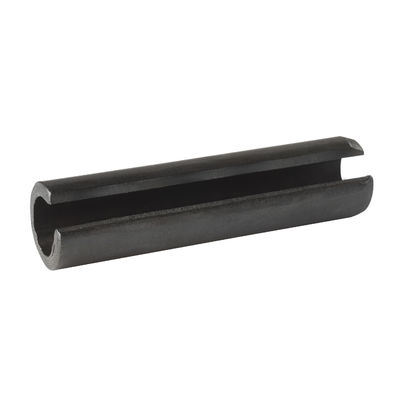

Acier allié 65Mn type ressort DIN 1481 type ressort pin noir Dacromet fente lourde
| Lieu d'origine | Province du Jiangsu, Chine |
|---|---|
| Nom de marque | YingYan |
| Certification | ISO9000 |
| Numéro de modèle | Φ2-Φ8 |
| Quantité de commande min | 1000 pièces |
| Prix | negotiable |
| Détails d'emballage | Petites boîtes, sacs en plastique, en vrac dans des cartons |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom | Type de ressort: broches droites, à fente, de type lourd | La norme | Les produits de base doivent être présentés dans un emballage de qualité supérieure. |
|---|---|---|---|
| Matériel | 65MN | Traitement de surface | Noir, du Dacromet. |
| Couleur | Noir, croustillant | Taille | Φ2-Φ8/Selon vos besoins |
| Longueur | 5 mm-55 mm/Selon vos besoins | ||
| Mettre en évidence | Pions à ressort en acier allié DIN 1481,Pinceau à ressort DIN 1481 à fente,Des épingles à ressorts à fente lourde |
||
Description de produit
DIN1481 acier allié 65Mn type ressort broches droites, fentes, type lourd noirci/dacromet
| Diamètre nominal | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | ||
| d | |||||||||
| a) | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | minutes | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| Le maximum | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | - Je ne sais pas. | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| Résistance au cisaillement minimale, simple (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| La coupe à double tige minimale,kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| Diamètre nominal | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| a) | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | minutes | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| Le maximum | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | - Je ne sais pas. | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| Résistance au cisaillement minimale, simple (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| La coupe à double tige minimale,kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| Diamètre nominal | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| a) | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | minutes | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| Le maximum | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | - Je ne sais pas. | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| Résistance au cisaillement minimale, simple (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| La coupe à double tige minimale,kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| Diamètre nominal | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| a) | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | minutes | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| Le maximum | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | - Je ne sais pas. | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| Résistance au cisaillement minimale, simple (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| La coupe à double tige minimale,kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
Caractéristiques:
- Ces broches cylindriques sontéquipéavec des fentes le long de leur longueur axiale, permettant une déformation élastique lors de l'installation, facilitant ainsi l'insertion et la fixation.
- Ces broches cylindriques sont faitesdeacier au carbone ou autres matériaux de haute résistance, leur permettant de résister à des forces de traction et de cisaillement importantes.
- Les extrémités des broches sont usinées endéchiquetéssurfaces, ce qui rend l'insertion plus pratique et réduit le risque d'endommager d'autres composants pendant l'assemblage.
- Une fois insérées dans un trou, les broches s'étendent légèrement, créant une tension extérieure qui les fixe fermement contre les parois du trou, assurant une connexion stable.
Les avantages:
- Grâce à leur conception en fente etdéchiquetésEn effet, les épingles à ressorts à fentes droites peuvent être insérées facilement dans des trous préfabriqués, ce qui élimine le besoin d'outils d'installation complexes ou de techniques spécialisées.
- Les épinglesexpansivela naturerésultatsdans un ajustement plus serré contre les parois du trou, ce qui améliore la stabilité de la connexion, ce qui lui permet de résister à de plus grandes vibrations et chocs,assurer la durabilité et prolonger la durée de vie globale de l'application.
- Les broches à ressorts à fentes droites et lourdes sont conçues pour être facilement installées et enlevées, ce qui les rend idéales pour une large gamme de machines et d'équipements, en particulierdansles situations où le démontage et le remontage sont fréquents, par exemple dans les charnières, les ressorts et les composants de transmission de puissance.Leur polyvalence assure des avantages importants dans ces applications.
Applications:
- Connexions à charnière:Pour travaux lourdsÀ droite.Pins de ressort à fentesont couramment utilisés dans les connexions de charnière, fournissant une connexion stable qui permet à la charnière de tourner librement en cas de besoin.
- Fixation des ressorts: dans les applications de ressorts, ces broches peuvent être utilisées pour fixer les extrémités des ressorts, empêchant ainsi leur mouvement ou leur relâchement.
- Composants de transmission de puissance: dans les systèmes de transmission de puissance, des broches de ressort à fente droite lourde sont utilisées pour connecter et sécuriser divers composants de transmission, tels que des engrenages, des arbres,et accouplements.
