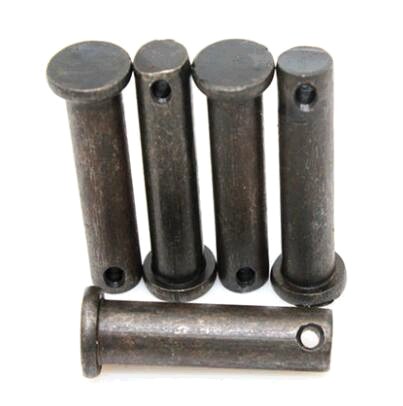

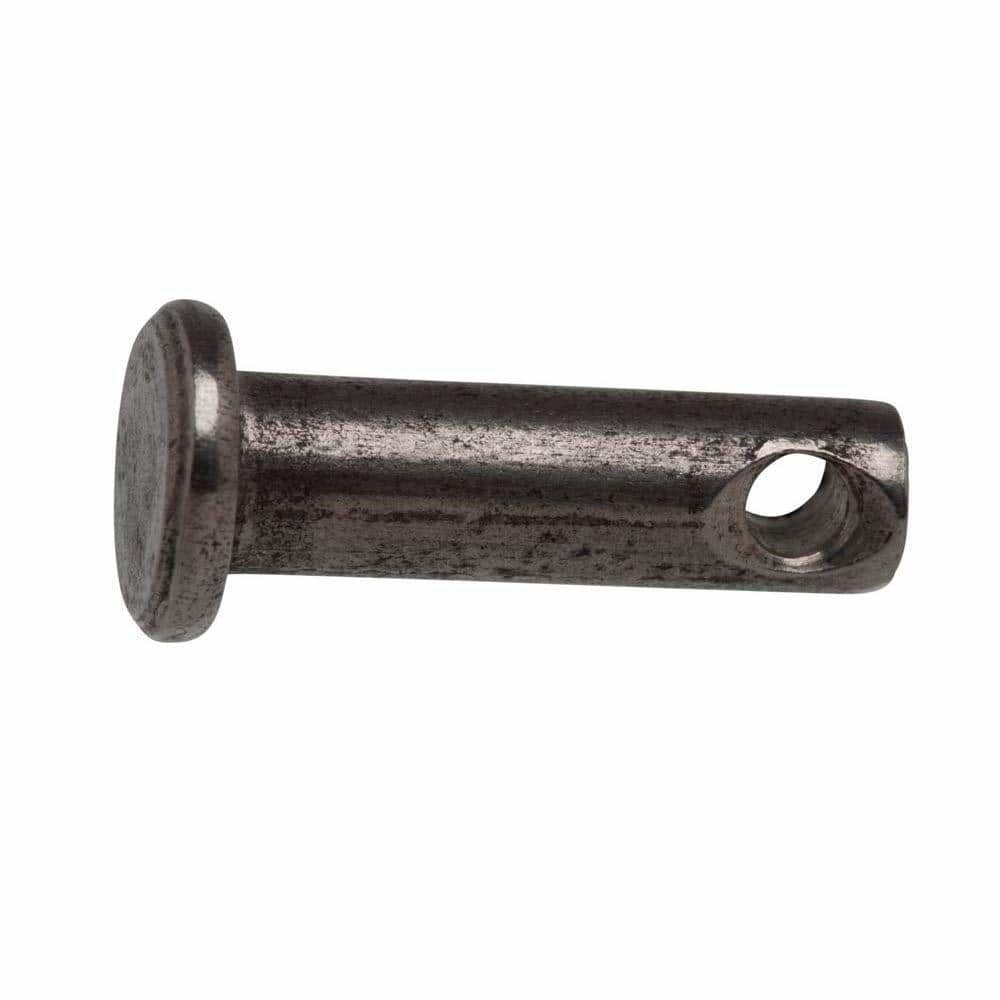

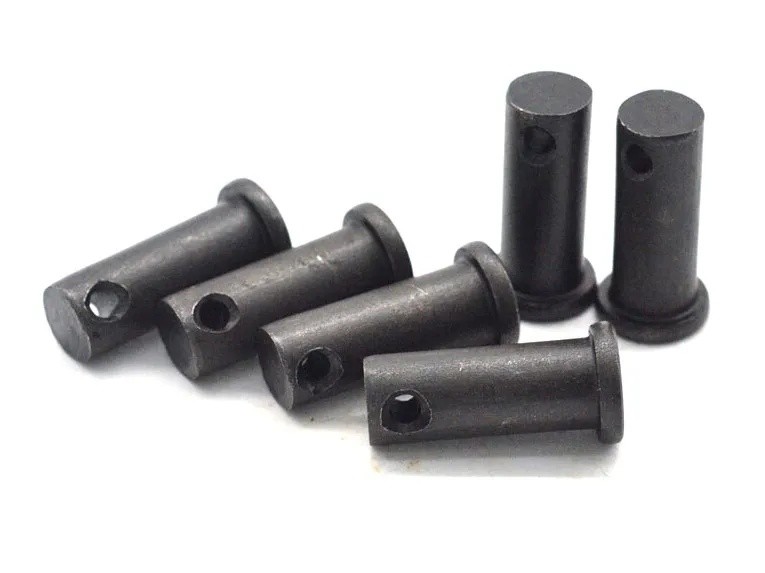

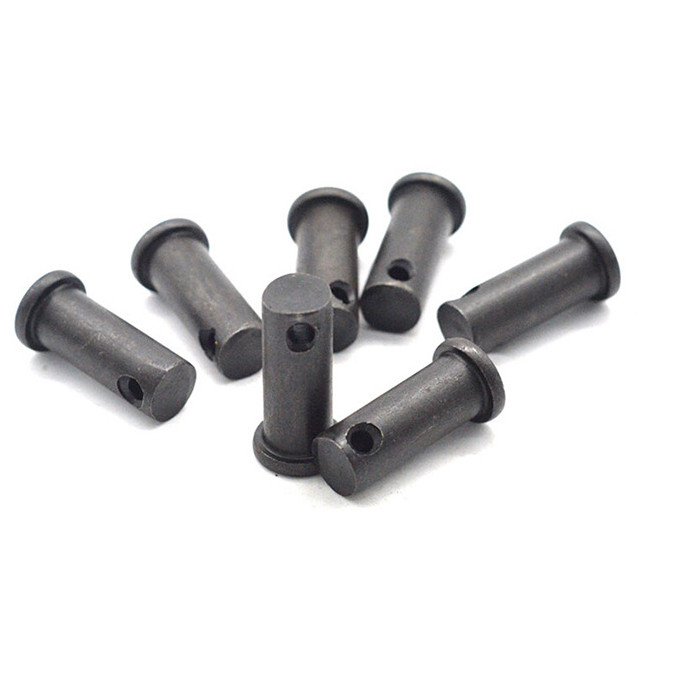

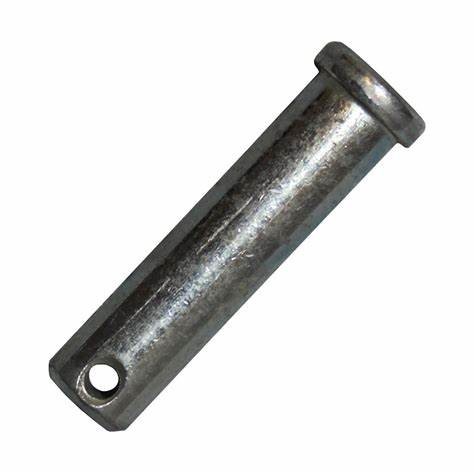

Polissage clevis épingle et clé avec tête en acier au carbone 35K DIN1444 ISO2341 EN22341

  • Polishing Clevis Pin And Key With Head Carbon Steel 35K DIN1444 ISO2341 EN22341
  • Polishing Clevis Pin And Key With Head Carbon Steel 35K DIN1444 ISO2341 EN22341
  • Polishing Clevis Pin And Key With Head Carbon Steel 35K DIN1444 ISO2341 EN22341
  • Polishing Clevis Pin And Key With Head Carbon Steel 35K DIN1444 ISO2341 EN22341
  • Polishing Clevis Pin And Key With Head Carbon Steel 35K DIN1444 ISO2341 EN22341
Lieu d'origine Province du Jiangsu, Chine
Nom de marque YingYan
Certification ISO9001
Numéro de modèle Φ10
Quantité de commande min 1000 pièces
Prix negotiable
Détails d'emballage Petites boîtes, sacs en plastique, en vrac dans des cartons

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom Pins de clevis avec tête La norme Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc.
Matériel Acier au carbone 35K Traitement de surface Polissage
Couleur Je vous en prie. Grade 8.8
Taille Φ10/selon vos besoins Longueur 30 mm/selon vos besoins
Mettre en évidence

Pins de clevis en acier au carbone 35K

,

Le polissage de la clevis et de la clé

,

Épingle et clé ISO2341
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
30 Φ10 30 10000
If you have more needs, please contact customer service 1 1 1
Laisser un message
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Description de produit

DIN1444 ISO2341 EN22341 acier au carbone 35K classe 8.8 épingles à clef avec tête Φ10



Polissage clevis épingle et clé avec tête en acier au carbone 35K DIN1444 ISO2341 EN22341 0

Diamètre nominal 3 4 5 6 8 10 12
d
d Le maximum 3 4 5 6 8 10 12
minutes 2.94 3.925 4.925 5.925 7.91 9.91 11.89
dK Le maximum 5 6 8 10 14 18 20
minutes 4.7 5.7 7.64 9.64 13.57 17.57 19.48
d1 Le maximum 0.94 1.14 1.34 1.74 2.14 3.38 3.38
minutes 0.8 1 1.2 1.6 2 3.2 3.2
K Taille nominale 1 1 1.6 2 3 4 4
Le maximum 1.125 1.125 1.725 2.125 3.125 4.15 4.15
minutes 0.875 0.875 1.475 1.875 2.875 3.85 3.85
Lh minutes 1.6 2.2 2.9 3.2 3.5 4.5 5.5
Diamètre nominal 14 16 18 20 22 24 27
d
d Le maximum 14 16 18 20 22 24 27
minutes 13.89 15.89 17.89 19.87 21.87 23.87 26.87
dK Le maximum 22 25 28 30 33 36 40
minutes 21.48 24.48 27.48 29.48 32.38 35.38 39.38
d1 Le maximum 4.18 4.18 5.18 5.18 5.18 6.52 6.52
minutes 4 4 5 5 5 6.3 6.3
K Taille nominale 4 4.5 5 5 5.5 6 6
Le maximum 4.15 4.65 5.15 5.15 5.65 6.15 6.15
minutes 3.85 4.35 4.85 4.85 5.35 5.85 5.85
Lh minutes 6 6 7 8 8 9 9
Diamètre nominal 30 33 36 40 45 50 55
d
d Le maximum 30 33 36 40 45 50 55
minutes 29.87 32.84 35.84 39.84 44.84 49.84 54.81
dK Le maximum 44 47 50 55 60 66 72
minutes 43.38 46.38 49.38 54.26 59.26 65.26 71.26
d1 Le maximum 8.22 8.22 8.22 8.22 10.22 10.22 10.22
minutes 8 8 8 8 10 10 10
K Taille nominale 8 8 8 8 9 9 11
Le maximum 8.18 8.18 8.18 8.18 9.18 9.18 11.215
minutes 7.82 7.82 7.82 7.82 8.82 8.82 10.785
Lh minutes 10 10 10 10 12 12 14
Diamètre nominal 60 70 80 90 100
d
d Le maximum 60 70 80 90 100
minutes 59.81 69.81 79.81 89.78 99.78
dK Le maximum 78 90 100 110 120
minutes 77.26 89.13 99.13 109.13 119.13
d1 Le maximum 10.22 13.27 13.27 13.27 13.27
minutes 10 13 13 13 13
K Taille nominale 12 13 13 13 13
Le maximum 12.215 13.215 13.215 13.215 13.215
minutes 11.785 12.785 12.785 12.785 12.785
Lh minutes 14 16 16 16 16





Caractéristiques:

  • Les arbres à épingles à tête DIN1444 sont conçus enla conformitéavec les normes internationales, avec une large gamme de tailles offrant diverses options pour répondre aux exigences.
  • Ils peuvent être fabriqués à partir d'une variété de matériaux, y compris les types d'acier inoxydable 304, 316, 2205, 2507, 310S, 904L, ainsi que l'acier au carbone, pour répondre à divers environnements de travailetles exigences.
  • Les broches DIN1444 sont principalement utilisées pour connecter deux arbres ouéquipementUne fois la connexion effectuée à l'aide de la broche, une broche divisée est insérée dans le trou situé à l'extrémité de la broche pour fixer la pièce en place.

Les avantages:

  • La raison pour laquelle DIN1444 est adapté pourvariésLa différence entre les différents types de matériaux utilisés dans les environnements industriels et les scénarios d'application est due à sa gamme diversifiée de spécifications et à son abondance d'options de matériaux.
  • La combinaison d'épingles et d'épingles de cotters'assurela stabilité et la fiabilité de la connexion.
  • La production et la fabrication des broches à charnière sont strictement conformes aux normes DIN, assurant des dimensions précises, garantissant la qualité du produit etinterchangeabilité, ce qui réduit les difficultés d'entretien et de remplacement et, en fin de compte, permet d'économiser des coûts.

Scénarios d'application:

  • Systèmes de pompage, de soupape et de tuyauterie: Dans les systèmes de transport de fluides, les broches DIN1444 sont largement utilisées pour connecter et fixer des pompes, des vannes et des tuyaux.
  • Industrie pétrochimique: En raison de l'environnement de travail particulier dans l'industrie pétrochimique, des connecteurs résistants à la corrosion et de haute résistance sont nécessaires.Les broches DIN1444 deviennent un choix idéal en raison de leurs différentes options de matériaux et de leurs méthodes de connexion stables.
  • Équipement de génie maritime: Dans les équipements de génie maritime, les broches DIN1444 assurent une connexion stable et fiable, garantissant le bon fonctionnement de l'équipement dans des environnements marins difficiles.
  • Génération d'énergie éolienne: Les broches DIN1444 jouent également un rôle essentiel dans la connexion et la fixation des équipements de production d'énergie éolienne.
