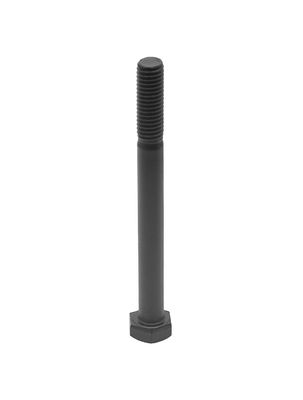

ISO 4014 UNI 5735 Tête hexagonale boulons à demi-filé éteignant l'oxyde noir M8 - M30

  • ISO 4014 UNI 5735 Hexagon Head Half Threaded Bolts Black Oxide Quenching M8 - M30
  • ISO 4014 UNI 5735 Hexagon Head Half Threaded Bolts Black Oxide Quenching M8 - M30
Lieu d'origine Province du Jiangsu, Chine
Nom de marque YingYan
Certification ISO9000
Numéro de modèle M8 à M30
Quantité de commande min 1000 pièces
Prix negotiable
Détails d'emballage Des petites boîtes, des sacs en plastique, en vrac dans des cartons,

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom Boulons à tête hexagonale à demi-filé La norme Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc.
Matériaux Acier au carbone 35K Grade 8.8
Traitement de surface Noir Taille M8-M30/Selon vos besoins
Longueur 80mm-280mm/Selon vos besoins
Mettre en évidence

Éteindre les boulons à demi-fil

,

Boulons à demi-fil à tête hexagonale

,

M30 boulon hexagonal à demi-fil
Laisser un message
Description de produit

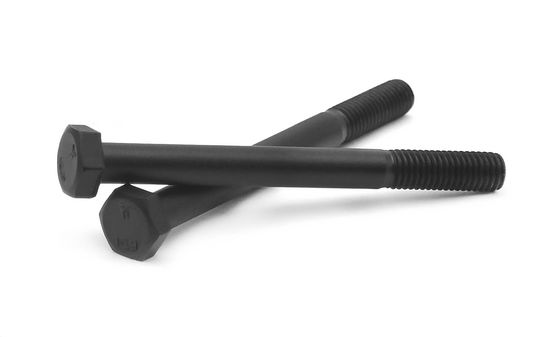

ISO 4014 UNI 5735 Boulons à tête hexagonale à demi-filée en acier au carbone 35K M8-M30 de classe 8.8



Les boulons à tête hexagonale à fil partiel sont des boulons qui respectent les spécifications techniques établies par le Deutsches Institut für Normung (DIN), l'Institut allemand de normalisation.Ces boulons présentent plusieurs caractéristiques clés et avantages, ce qui les rend adaptés à diverses applications d'ingénierie.

Caractéristiques structurelles:

  • Conception de la tête: Les boulons sont dotés d'une tête hexagonale, ce qui permet une installation et un retrait faciles à l'aide d'outils tels que des clés anglais ou des clés de prise.
  • Section de fil: Les boulons ont un fil partiel, ce qui signifie qu'une partie seulement de la tige est filetée.Cette conception convient aux applications où le boulon doit passer à travers un composant et être serré avec une écrousse de l'autre côté.

Norme et spécifications:

  • Norme DIN931: Les boulons sont conformes à la norme DIN931, assurant la cohérence et la fiabilité en termes de dimensions, de matériaux et de performances.
  • Éventail de tailles: Ils sont disponibles dans une large gamme de tailles de fil de M1,6 mm à M64 mm et de longueur de tige de L12 mm à L500 mm, répondant à divers besoins d'ingénierie.

Matériaux et performances:

  • Exigences en matière de matériaux: Les boulons à tête hexagonale DIN931 sont généralement fabriqués à partir de matériaux de haute résistance tels que l'acier au carbone, l'acier allié ou l'acier inoxydable.Ces matériaux offrent d'excellentes propriétés mécaniques, résistance à la corrosion et durabilité.
  • Grades de performance: en fonction du matériau et de la taille, les boulons ont différents niveaux de performance, tels que 8,8 et 10,9 pour les boulons en acier et A2-70 et A4-70 pour les boulons en acier inoxydable.

Domaines d'application:

  • Les boulons à tête hexagonale DIN931 à fil partiel trouvent des applications dans diverses industries, notamment la machinerie, l'automobile, la construction navale et la construction.Ils sont utilisés pour fixer des composants structurels, connexion de tuyaux, installation d'équipements et autres, assurant des connexions sûres et fiables.

Les avantages:

  • Installation et démontage faciles: la conception de la tête hexagonale facilite une rotation efficace à l'aide d'outils, ce qui améliore l'efficacité du travail.
  • Flexibilité: la conception du fil partiel permet une flexibilité dans différents scénarios de connexion.
  • Fiabilité et durabilité: l'utilisation de matériaux de haute résistance et le respect des normes DIN931 assurent la fiabilité et la durabilité des boulons, répondant aux exigences de diverses applications d'ingénierie.

ISO 4014 UNI 5735 Tête hexagonale boulons à demi-filé éteignant l'oxyde noir M8 - M30 0

Taille du fil Le M1.6 M2 Le M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
d
P La hauteur du fil 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
b J'en suis sûre. L ≤ 125 9 10 11 12 13 14 16 18 20 22 26 30
125 < L ≤ 200 - - - - - - 22 24 26 28 32 36
L> 200 - - - - - - - - - - 45 49
c minutes 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
Le maximum 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
da) Le maximum 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
ds Max = taille nominale 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
minutes Catégorie A 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
Catégorie B - - - - - - - - - - - -
dLe minutes Catégorie A 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
Catégorie B - - - - - - - - - - - -
e minutes Catégorie A 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
Catégorie B - - - - - - - - - - - -
K Taille nominale 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
Catégorie A minutes 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
Le maximum 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
Catégorie B minutes - - - - - - - - - - - -
Le maximum - - - - - - - - - - - -
K1 minutes 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
R minutes 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s Max = taille nominale 3.2 4 5 5.5 6 7 8 10 11 13 17 19
minutes Catégorie A 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
Catégorie B - - - - - - - - - - - -
Longueur du fil b       - - - - - - - - - - - -
Taille du fil (M14) Le M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
d
P La hauteur du fil 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
b J'en suis sûre. L ≤ 125 34 38 42 46 50 54 60 66 72 78 84
125 < L ≤ 200 40 44 48 52 56 60 66 72 78 84 90
L> 200 53 57 61 65 69 73 79 85 91 97 103
c minutes 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
Le maximum 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
da) Le maximum 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
ds Max = taille nominale 14 16 18 20 22 24 27 30 33 36 39
minutes Catégorie A 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
Catégorie B - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dLe minutes Catégorie A 20.5 22.5 25.3 28.2 30 33.6 - - - - -
Catégorie B - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e minutes Catégorie A 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
Catégorie B - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
K Taille nominale 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
Catégorie A minutes 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
Le maximum 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
Catégorie B minutes - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
Le maximum - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
K1 minutes 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
R minutes 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s Max = taille nominale 22 24 27 30 32 36 41 46 50 55 60
minutes Catégorie A 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
Catégorie B - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
Longueur du fil b       - - - - - - - - - - -
