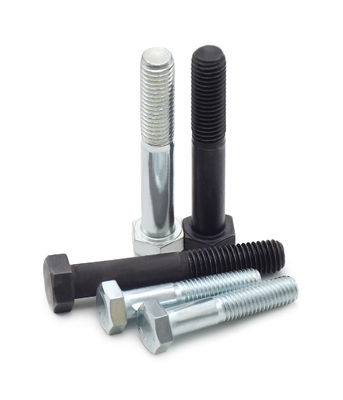

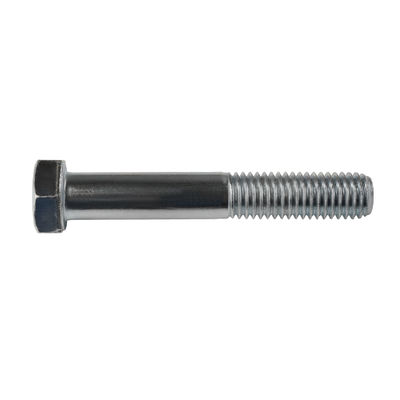

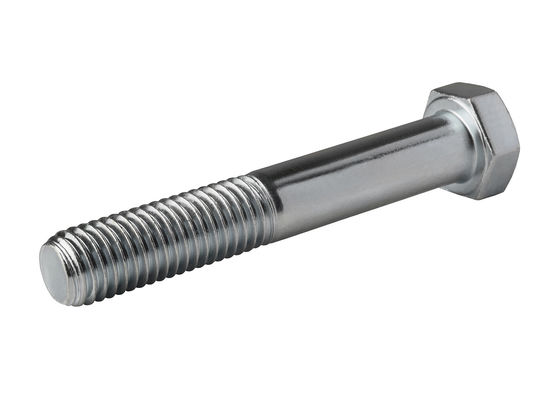

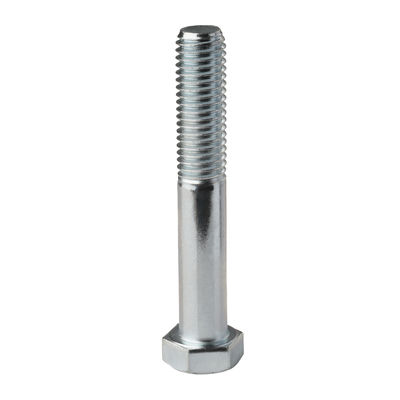

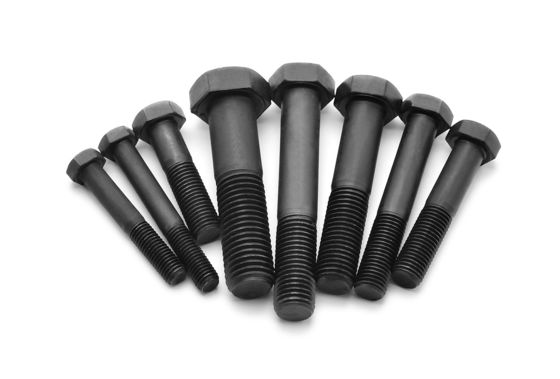

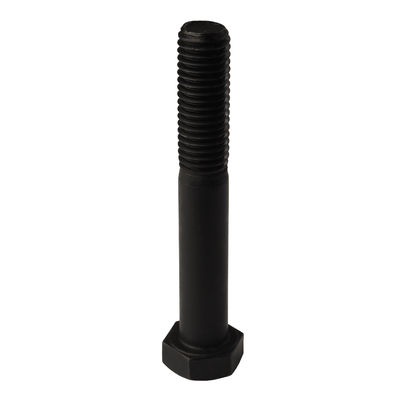

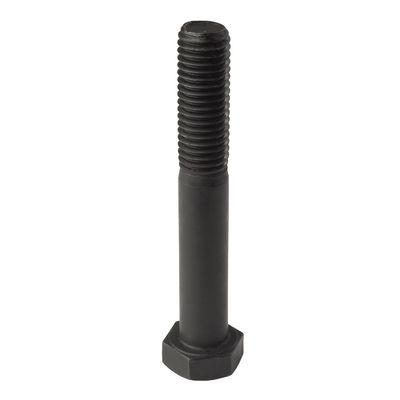

Boulons industriels à tête hexagonale à filetage partiel DIN931-1 EN ISO4014 classe 8.8 10.9

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
Lieu d'origine Province du Jiangsu, Chine
Nom de marque YingYan
Certification ISO9000
Numéro de modèle M5-M42
Quantité de commande min 1000 pièces
Prix negotiable
Détails d'emballage Des petites boîtes, des sacs en plastique, en vrac dans des cartons,

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom Boulons à tête hexagonale de catégories A et B partiellement filetés La norme Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc.
Matériaux Inoxydable/acier au carbone Type de tête Tête d'hexagone
Traitement de surface Polissé, galvanisé, noir Grade 8.8/ 10.9
Couleur Blanc-bleu, jaune, noir, clair
Mettre en évidence

Boulons industriels à tête hexagonale

,

Classe 8.8 Boulons industriels

,

Pour les appareils de traitement de l'air
Laisser un message
Description de produit

DIN931-1 EN ISO4014 Boulons à tête hexagonale de catégories A et B à filetage partiel de classe8.8 10.9



 Boulons industriels à tête hexagonale à filetage partiel DIN931-1 EN ISO4014 classe 8.8 10.9 0

Taille du fil Le M1.6 M2 Le M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
d
P La hauteur du fil 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
b J'en suis sûre. L ≤ 125 9 10 11 12 13 14 16 18 20 22 26 30
125 < L ≤ 200 - - - - - - 22 24 26 28 32 36
L> 200 - - - - - - - - - - 45 49
c minutes 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
Le maximum 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
da) Le maximum 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
ds Max = taille nominale 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
minutes Catégorie A 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
Catégorie B - - - - - - - - - - - -
dLe minutes Catégorie A 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
Catégorie B - - - - - - - - - - - -
e minutes Catégorie A 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
Catégorie B - - - - - - - - - - - -
K Taille nominale 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
Catégorie A minutes 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
Le maximum 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
Catégorie B minutes - - - - - - - - - - - -
Le maximum - - - - - - - - - - - -
K1 minutes 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
R minutes 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s Max = taille nominale 3.2 4 5 5.5 6 7 8 10 11 13 17 19
minutes Catégorie A 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
Catégorie B - - - - - - - - - - - -
Longueur du fil b     - - - - - - - - - - - -
Taille du fil (M14) Le M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
d
P La hauteur du fil 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
b J'en suis sûre. L ≤ 125 34 38 42 46 50 54 60 66 72 78 84
125 < L ≤ 200 40 44 48 52 56 60 66 72 78 84 90
L> 200 53 57 61 65 69 73 79 85 91 97 103
c minutes 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
Le maximum 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
da) Le maximum 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
ds Max = taille nominale 14 16 18 20 22 24 27 30 33 36 39
minutes Catégorie A 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
Catégorie B - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dLe minutes Catégorie A 20.5 22.5 25.3 28.2 30 33.6 - - - - -
Catégorie B - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e minutes Catégorie A 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
Catégorie B - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
K Taille nominale 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
Catégorie A minutes 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
Le maximum 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
Catégorie B minutes - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
Le maximum - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
K1 minutes 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
R minutes 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s Max = taille nominale 22 24 27 30 32 36 41 46 50 55 60
minutes Catégorie A 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
Catégorie B - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
Longueur du fil b     - - - - - - - - - - -





Spécification



Les boulons à tête hexagonale à fil partiel sont des boulons qui respectent les spécifications techniques établies par le Deutsches Institut für Normung (DIN), l'Institut allemand de normalisation.Ces boulons présentent plusieurs caractéristiques clés et avantages, ce qui les rend adaptés à diverses applications d'ingénierie.

Caractéristiques structurelles:

  • La conception hexagonale de la tête des boulons, conforme aux normes internationales, offre une grande polyvalence et permet donc une installation facile et uneéliminationen utilisant des outils tels que des clés anglaises ou des clés de prise.
  • La moitiéà filetageconceptionpossède un boulon avec des fils seulement sur une partie de sa tige.Cette conception est particulièrement adaptée aux applications où le boulon doit pénétrer à travers un composant et être serré en toute sécurité avec une écrousse du côté opposé.

Norme et spécifications:

  • Norme DIN931: Les boulons sont conformes à la norme DIN931, assurant la cohérence et la fiabilité en termes de dimensions, de matériaux et de performances.
  • Éventail de tailles: Ils sont disponibles dans une large gamme de tailles de fil de M1,6 mm à M64 mm et de longueur de tige de L12 mm à L500 mm, répondant à divers besoins d'ingénierie.

Matériaux et performances:

  • Exigences en matière de matériaux: Les boulons à tête hexagonale DIN931 sont généralement fabriqués à partir de matériaux de haute résistance tels que l'acier au carbone, l'acier allié ou l'acier inoxydable.Ces matériaux offrent d'excellentes propriétés mécaniques, résistance à la corrosion et durabilité.
  • Grades de performance: en fonction du matériau et de la taille, les boulons ont différents niveaux de performance, tels que 8,8 et 10,9 pour les boulons en acier et A2-70 et A4-70 pour les boulons en acier inoxydable.

Domaines d'application:

  • Les boulons à tête hexagonale DIN931 à fil partiel trouvent des applications dans diverses industries, notamment la machinerie, l'automobile, la construction navale et la construction.Ils sont utilisés pour fixer des composants structurels, connexion de tuyaux, installation d'équipements et autres, assurant des connexions sûres et fiables.

Les avantages:

  • Installation et démontage faciles: la conception de la tête hexagonale facilite une rotation efficace à l'aide d'outils, ce qui améliore l'efficacité du travail.
  • Flexibilité: la conception du fil partiel permet une flexibilité dans différents scénarios de connexion.

Fiabilité et durabilité: l'utilisation de matériaux de haute résistance et le respect des normes DIN931 assurent la fiabilité et la durabilité des boulons, répondant aux exigences de diverses applications d'ingénierie.
