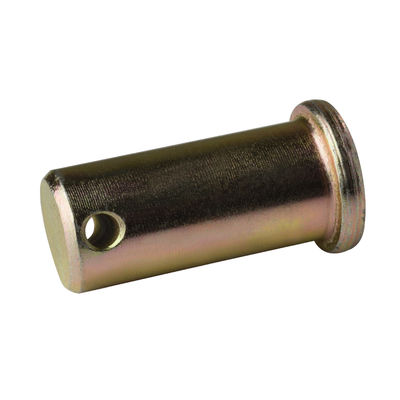

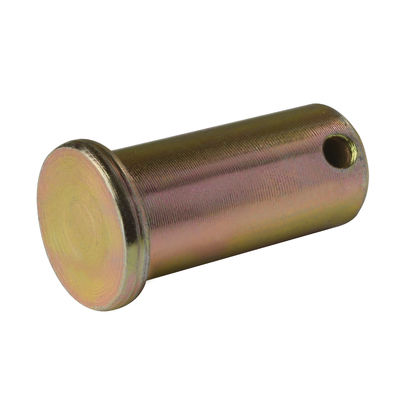

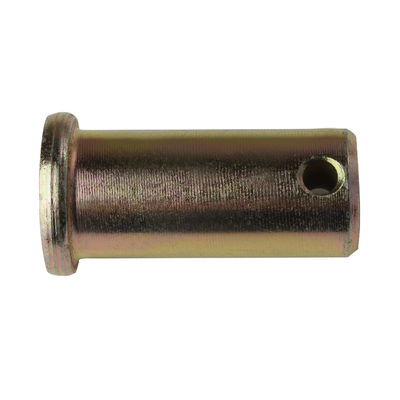

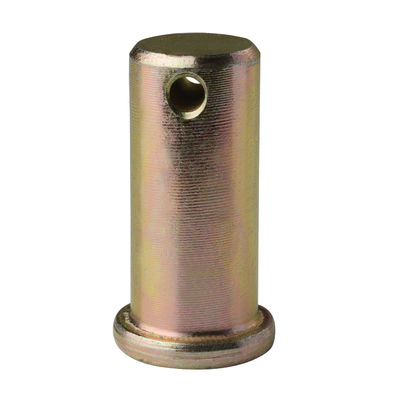

Classe 4.8 8.8 Clévis épingle et clé DIN1444 DIN EN 22341 Dacromètre noir plain zincé

  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
Lieu d'origine Province du Jiangsu, Chine
Nom de marque YingYan
Certification ISO9000
Numéro de modèle taille Φ10-Φ45 longueur12~100mm
Quantité de commande min 1000 pièces
Prix negotiable
Détails d'emballage carton/sac en plastique/film d'emballage/palette

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom Chevilles d'articulation avec la tête La norme Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc.
Matériel A3/Q195/35K Acier au carbone Classe 4.8,8.8
Finissez! Plain, noir, zincé, jaune zincé, Dacromet, Service Produit d'origine
Longueur 12 mm à 110 mm Taille Le numéro de série
Couleur Il est blanc, noir, jaune, etc.
Mettre en évidence

Pin et clé enduits de zinc

,

Épingle et clé DIN EN 22341

,

DIN 1444 épingles à clevis
Laisser un message
Description de produit

DIN1444 DIN EN 22341 A3/Q195/35K acier noir/dacromètre/plain/plaqué en zinc Caractéristiques: Variété de Φ10-Φ45 Classe4.8 8.8





  • Classe 4.8 8.8 Clévis épingle et clé DIN1444 DIN EN 22341 Dacromètre noir plain zincé 0
  • Diamètre nominal 3 4 5 6 8 10 12
    d
    d Le maximum 3 4 5 6 8 10 12
    minutes 2.94 3.925 4.925 5.925 7.91 9.91 11.89
    dk Le maximum 5 6 8 10 14 18 20
    minutes 4.7 5.7 7.64 9.64 13.57 17.57 19.48
    d1 Le maximum 0.94 1.14 1.34 1.74 2.14 3.38 3.38
    minutes 0.8 1 1.2 1.6 2 3.2 3.2
    K Taille nominale 1 1 1.6 2 3 4 4
    Le maximum 1.125 1.125 1.725 2.125 3.125 4.15 4.15
    minutes 0.875 0.875 1.475 1.875 2.875 3.85 3.85
    Je vous en prie. minutes 1.6 2.2 2.9 3.2 3.5 4.5 5.5
    Diamètre nominal 14 16 18 20 22 24 27
    d
    d Le maximum 14 16 18 20 22 24 27
    minutes 13.89 15.89 17.89 19.87 21.87 23.87 26.87
    dk Le maximum 22 25 28 30 33 36 40
    minutes 21.48 24.48 27.48 29.48 32.38 35.38 39.38
    d1 Le maximum 4.18 4.18 5.18 5.18 5.18 6.52 6.52
    minutes 4 4 5 5 5 6.3 6.3
    K Taille nominale 4 4.5 5 5 5.5 6 6
    Le maximum 4.15 4.65 5.15 5.15 5.65 6.15 6.15
    minutes 3.85 4.35 4.85 4.85 5.35 5.85 5.85
    Je vous en prie. minutes 6 6 7 8 8 9 9
    Diamètre nominal 30 33 36 40 45 50 55
    d
    d Le maximum 30 33 36 40 45 50 55
    minutes 29.87 32.84 35.84 39.84 44.84 49.84 54.81
    dk Le maximum 44 47 50 55 60 66 72
    minutes 43.38 46.38 49.38 54.26 59.26 65.26 71.26
    d1 Le maximum 8.22 8.22 8.22 8.22 10.22 10.22 10.22
    minutes 8 8 8 8 10 10 10
    K Taille nominale 8 8 8 8 9 9 11
    Le maximum 8.18 8.18 8.18 8.18 9.18 9.18 11.215
    minutes 7.82 7.82 7.82 7.82 8.82 8.82 10.785
    Je vous en prie. minutes 10 10 10 10 12 12 14
    Diamètre nominal 60 70 80 90 100
    d
    d Le maximum 60 70 80 90 100
    minutes 59.81 69.81 79.81 89.78 99.78
    dk Le maximum 78 90 100 110 120
    minutes 77.26 89.13 99.13 109.13 119.13
    d1 Le maximum 10.22 13.27 13.27 13.27 13.27
    minutes 10 13 13 13 13
    K Taille nominale 12 13 13 13 13
    Le maximum 12.215 13.215 13.215 13.215 13.215
    minutes 11.785 12.785 12.785 12.785 12.785
    Je vous en prie. minutes 14 16 16 16 16




Caractéristiques:

  • Les arbres à épingles à tête DIN1444 sont conçus enla conformitéavec les normes internationales, avec une large gamme de tailles offrant diverses options pour répondre aux exigences.
  • Ils peuvent être fabriqués à partir d'une variété de matériaux, y compris les types d'acier inoxydable 304, 316, 2205, 2507, 310S, 904L, ainsi que l'acier au carbone, pour répondre à divers environnements de travailetles exigences.
  • Les broches DIN1444 sont principalement utilisées pour connecter deux arbres ouéquipementUne fois la connexion effectuée à l'aide de la broche, une broche divisée est insérée dans le trou situé à l'extrémité de la broche pour fixer la pièce en place.

Les avantages:

  • Large portée: Grâce à ses différentes spécifications et options de matériaux, la norme DIN1444 convient à divers environnements industriels et scénarios d'application.
  • Connexion stable: La combinaison des broches et des broches de cotter assure une connexion stable et fiable.
  • Production normalisée: Le respect de la norme DIN garantit la qualité et l'interchangeabilité des produits, réduisant les difficultés d'entretien et de remplacement.

Scénarios d'application:

  • Systèmes de pompage, de soupape et de tuyauterie: Dans les systèmes de transport de fluides, les broches DIN1444 sont largement utilisées pour connecter et fixer des pompes, des vannes et des tuyaux.
  • Industrie pétrochimique: En raison de l'environnement de travail particulier dans l'industrie pétrochimique, des connecteurs résistants à la corrosion et de haute résistance sont nécessaires.Les broches DIN1444 deviennent un choix idéal en raison de leurs différentes options de matériaux et de leurs méthodes de connexion stables.
  • Équipement de génie maritime: Dans les équipements de génie maritime, les broches DIN1444 assurent une connexion stable et fiable, garantissant le bon fonctionnement de l'équipement dans des environnements marins difficiles.
  • Génération d'énergie éolienne: Les broches DIN1444 jouent également un rôle essentiel dans la connexion et la fixation des équipements de production d'énergie éolienne.
