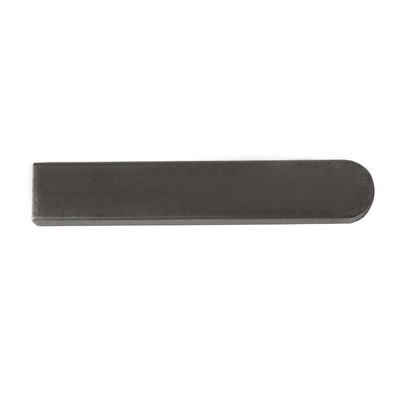

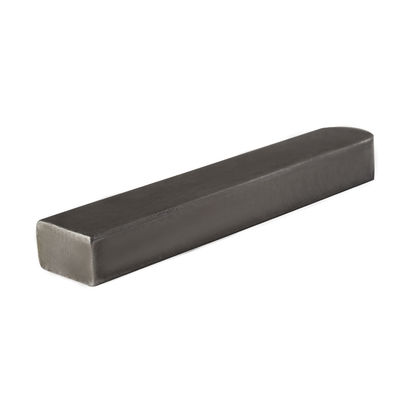

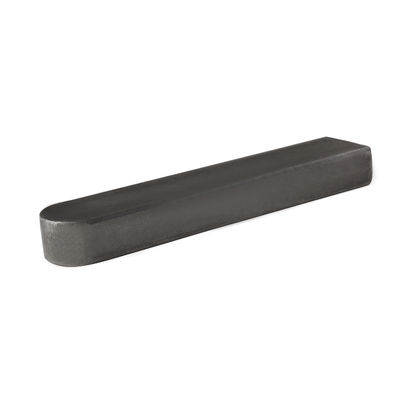

A3 acier au carbone épingle et clé carré et rectangulaire UNI6604 DIN6885 type C
| Lieu d'origine | Province du Jiangsu, Chine |
|---|---|
| Nom de marque | YingYan |
| Certification | ISO9000 |
| Numéro de modèle | longueur20~118 mm |
| Quantité de commande min | 1000 pièces |
| Prix | negotiable |
| Détails d'emballage | Petites boîtes, sacs en plastique, en vrac dans des cartons |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom | Des touches carrées et rectangulaires | La norme | Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc. |
|---|---|---|---|
| Matériel | A3 acier au carbone | Finissez! | Polissage, galvanisation |
| Le service | Produit d'origine | Forme | carré et rectangulaire |
| Couleur | Je vous en prie. | Longueur | 20 mm-118 mm/selon vos besoins |
| Largeur | 12mm-22mm/selon vos besoins | Taille | 8 mm-14 mm/selon vos besoins |
| Mettre en évidence | DIN6885 épingle et clé,Épingle et clé en acier au carbone,Des clés rectangulaires DIN 6885 |
||
Description de produit
UNI6604 DIN6885 A3 acier au carbone claviers carrés et rectangulaires de type C
| Taille normale | 2 | 3 | 4 | 5 | 6 | 8 | 10 | ||||
| b | |||||||||||
| b | la valeur de l'échantillon est supérieure ou égale à la valeur de l'échantillon | 2 | 3 | 4 | 5 | 6 | 8 | 10 | |||
| minutes | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | 7.978 | 9.978 | ||||
| h | Max = taille nominale | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| le rectangle ((h11) | minutes | - | - | - | - | - | 6.91 | 7.91 | |||
| carré ((h8) | minutes | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | - | - | |||
| s | d'une épaisseur n'excédant pas 10 mm | minutes | 0.16 | 0.16 | 0.16 | 0.25 | 0.25 | 0.25 | 0.4 | ||
| Le maximum | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | ||||
| Taille normale | 12 | 14 | 16 | 18 | 20 | 22 | 25 | ||||
| b | |||||||||||
| b | la valeur de l'échantillon est supérieure ou égale à la valeur de l'échantillon | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |||
| minutes | 11.973 | 13.973 | 15.973 | 17.973 | 19.967 | 21.967 | 24.967 | ||||
| h | Max = taille nominale | 8 | 9 | 10 | 11 | 12 | 14 | 14 | |||
| le rectangle ((h11) | minutes | 7.91 | 8.91 | 9.91 | 10.89 | 11.89 | 13.89 | 13.89 | |||
| carré ((h8) | minutes | - | - | - | - | - | - | - | |||
| s | d'une épaisseur n'excédant pas 10 mm | minutes | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | ||
| Le maximum | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | ||||
| Taille normale | 28 | 32 | 36 | 40 | 45 | 50 | 56 | ||||
| b | |||||||||||
| b | la valeur de l'échantillon est supérieure ou égale à la valeur de l'échantillon | 28 | 32 | 36 | 40 | 45 | 50 | 56 | |||
| minutes | 27.967 | 31.961 | 35.961 | 39.961 | 44.961 | 49.961 | 55.954 | ||||
| h | Max = taille nominale | 16 | 18 | 20 | 22 | 25 | 28 | 32 | |||
| le rectangle ((h11) | minutes | 15.89 | 17.89 | 19.87 | 21.87 | 24.87 | 27.87 | 31.84 | |||
| carré ((h8) | minutes | - | - | - | - | - | - | - | |||
| s | d'une épaisseur n'excédant pas 10 mm | minutes | 0.6 | 0.6 | 1 | 1 | 1 | 1 | 1.6 | ||
| Le maximum | 0.8 | 0.8 | 1.2 | 1.2 | 1.2 | 1.2 | 2 | ||||
| Taille normale | 63 | 70 | 80 | 90 | 100 | ||||||
| b | |||||||||||
| b | la valeur de l'échantillon est supérieure ou égale à la valeur de l'échantillon | 63 | 70 | 80 | 90 | 100 | |||||
| minutes | 62.954 | 69.954 | 79.954 | 89.946 | 99.946 | ||||||
| h | Max = taille nominale | 32 | 36 | 40 | 45 | 50 | |||||
| le rectangle ((h11) | minutes | 31.84 | 35.84 | 39.84 | 44.84 | 49.84 | |||||
| carré ((h8) | minutes | - | - | - | - | - | |||||
| s | d'une épaisseur n'excédant pas 10 mm | minutes | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | ||||
| Le maximum | 2 | 2 | 3 | 3 | 3 | ||||||
principe de fonctionnement:
Les clés plates sont des pièces industrielles qui dépendent de l'extrusion de deux côtés et du côté de la porte-clés pour transférer le couple.
Classification:
Selon les différentes utilisations, les touches plates peuvent être divisées en touches plates ordinaires, touches plates minces, touches plates guidées de trois types.et la touche plate de guidage est utilisée pour la connexion dynamique.
La norme:
La norme pour les touches plates ordinaires est DIN6885. Selon la forme des deux extrémités des touches plates, DIN6885 est divisé en trois types de ABC, le type A est rond aux deux extrémités,type B est carré aux deux extrémitésLa norme internationale correspondante UNI6604 est divisée en modèles A&B.
Grade et matériau:
Acier au carbone de qualité 4,8 couramment utilisé Q235, A3 et autre acier à faible teneur en carbone, qualité 8,8 couramment utilisé 35 acier, 45 acier et autre acier à carbone moyen;Acier inoxydable couramment utilisé 304, 316 et autres matériaux.
Traitement de surface:
Parce que les tolérances de largeur et d'épaisseur des touches plates h8 et h11 sont très faibles, c'est-à-dire que les exigences sont relativement précises,et le traitement de surface du zinc classique dépasse les exigences de tolérance, donc c'est une couleur naturelle.
