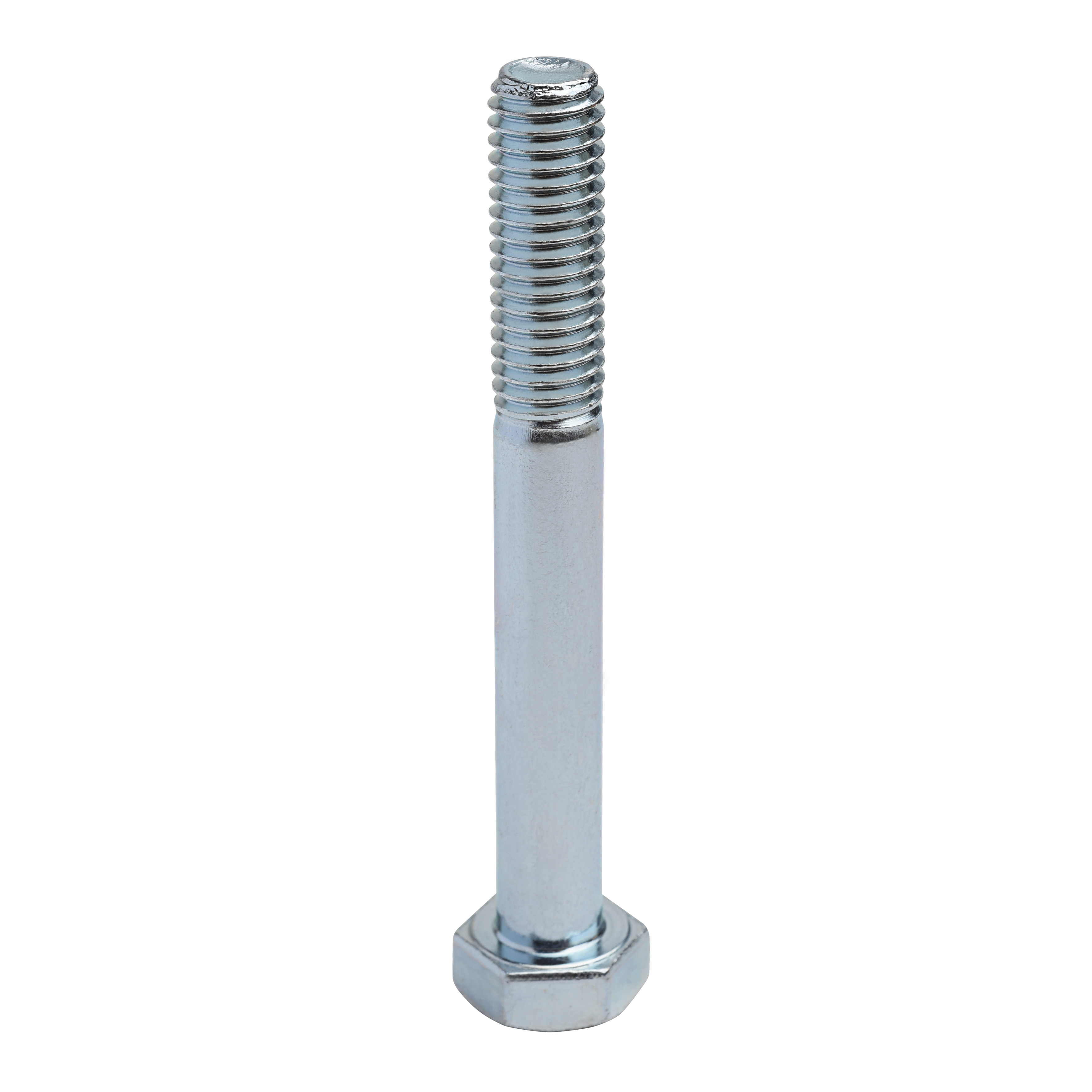

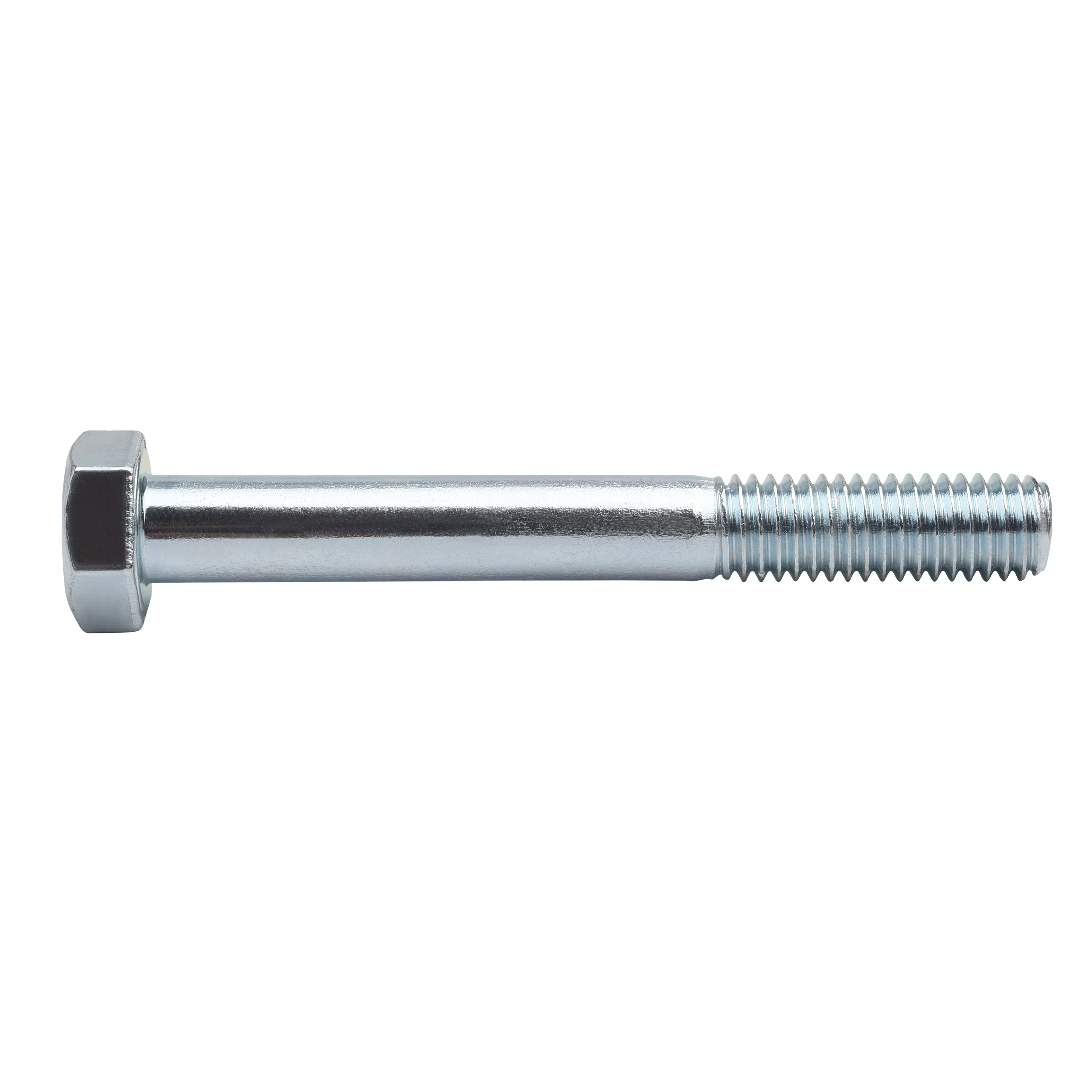

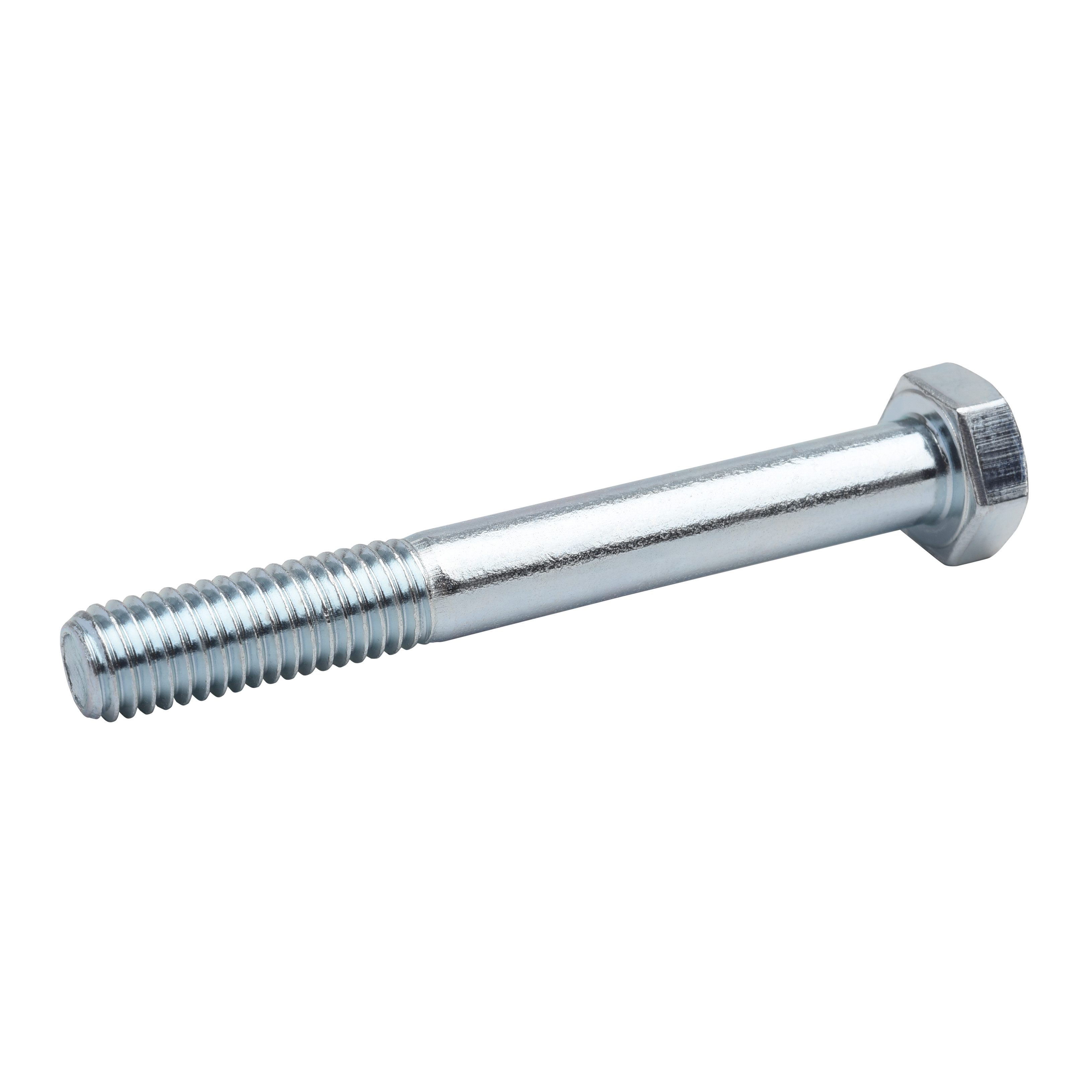

DIN 601 Boulons à tête hexagonale Zinc / Galvanisation / Acier au carbone à demi-fil simple

Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xNom | Boulons à tête hexagonale - Produits de catégorie C à demi-filé | La norme | Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc. |
---|---|---|---|
Traitement de surface | Plain, noir, zincé/selon vos besoins | Taille | M4-M24 |
Longueur | 45 mm à 280 mm | Grade | 4,8 |
Matériaux | Acier au carbone Q195 | Type de tête | Tête hexagonale |
Surface | Plain, galvanisé | ||
Mettre en évidence | DIN 601 Boulons à tête hexagonale,Galvanisation des boulons à tête hexagonale,Boulons à demi-fil DIN 601 |
Size | Nominal diameter of thread | Length/mm | inventory | |
---|---|---|---|---|
Blue white zinc(Full threaded) | 8-10 | 65-110 | 1 | |
M8*65 | M8 | 65 | 1000000 | |
M10*110 | M10 | 110 | 1000000 | |
Blue white zinc(Half threaded) | 5-16 | 60-110 | 1 | |
M5*60 | M5 | 60 | 1000000 | |
M16*110 | M16 | 110 | 1000000 | |
If you have more needs, please contact customer service | 1 | 1 | 1 |
DIN 601 Boulons à tête hexagonale - catégorie de produit C Zinc jaune/Galvanisation/Acier au carbone semi-filé classique de classe 4.8
Fil de vis | M5 | M6 | M8 | M10 | M12 | Le M16 | M20 | M24 | (M27) | |
d | ||||||||||
P | Le tonnerre | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 |
b | L≤125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 60 |
125<L≤200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 | 60 | 66 | |
L>200 | 35 | 37 | 41 | 45 | 49 | 57 | 65 | 73 | 79 | |
c | Le maximum | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 |
da) | Le maximum | 6 | 7.2 | 10.2 | 12.2 | 14.7 | 18.7 | 24.4 | 28.4 | 32.4 |
dLe | minutes | 6.7 | 8.7 | 11.4 | 15.4 | 17.2 | 22 | 27.7 | 33.2 | 38 |
ds | Taille nominale | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 |
minutes | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 | 26.16 | |
Le maximum | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 | 27.84 | |
e | minutes | 8.63 | 10.89 | 14.2 | 18.72 | 20.88 | 26.17 | 32.95 | 39.55 | 45.2 |
K | Taille nominale | 3.5 | 4 | 5.3 | 6.4 | 7.5 | 10 | 12.5 | 15 | 17 |
minutes | 3.12 | 3.62 | 4.92 | 5.95 | 7.05 | 9.25 | 11.6 | 14.1 | 16.1 | |
Le maximum | 3.88 | 4.38 | 5.68 | 6.85 | 7.95 | 10.75 | 13.4 | 15.9 | 17.9 | |
K1 | minutes | 2.2 | 2.5 | 3.45 | 4.2 | 4.95 | 6.5 | 8.1 | 9.9 | 11.3 |
R | minutes | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | 1 |
s | Max = taille nominale | 8 | 10 | 13 | 17 | 19 | 24 | 30 | 36 | 41 |
minutes | 7.64 | 9.64 | 12.57 | 16.57 | 18.48 | 23.16 | 29.16 | 35 | 40 | |
Poids par 1000 produits sidérurgiques- Je ne sais pas.(en kg) | - | - | - | - | - | - | - | - | - | |
Longueur du fil b | - | - | - | - | - | - | - | - | - | |
Fil de vis | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | ||
d | ||||||||||
P | Le tonnerre | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | |
b | L≤125 | 66 | 72 | 78 | 84 | - | - | - | - | |
125<L≤200 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 116 | ||
L>200 | 85 | 91 | 97 | 103 | 109 | 115 | 121 | 129 | ||
c | Le maximum | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | |
da) | Le maximum | 35.4 | 38.4 | 42.4 | 45.4 | 48.6 | 52.6 | 56.6 | 62.6 | |
dLe | minutes | 42.7 | 46.5 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | |
ds | Taille nominale | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | |
minutes | 29.16 | 32 | 35 | 38 | 41 | 44 | 47 | 51 | ||
Le maximum | 30.84 | 34 | 37 | 40 | 43 | 46 | 49 | 53 | ||
e | minutes | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | |
K | Taille nominale | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | |
minutes | 17.65 | 19.95 | 21.45 | 23.95 | 24.95 | 26.95 | 28.95 | 31.75 | ||
Le maximum | 19.75 | 22.05 | 23.53 | 26.05 | 27.05 | 29.05 | 31.05 | 34.25 | ||
K1 | minutes | 12.4 | 14 | 15 | 16.8 | 17.5 | 18.9 | 20.2 | 22.2 | |
R | minutes | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | |
s | Max = taille nominale | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |
minutes | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | ||
Poids par 1000 produits sidérurgiques- Je ne sais pas.(en kg) | - | - | - | - | - | - | - | - | ||
Longueur du fil b | - | - | - | - | - | - | - | - |
Caractéristiques:
- La conception de la tête hexagonale facilitel'installationet le retrait des vis à l'aide d'outils standard tels que des clés ou des tournevis.
- Les vis possèdent d'excellentes propriétés mécaniques, y compris une résistance à la traction et à la résistance au rendement élevées, ce qui les rend appropriées pour des applicationsnécessitantrésistance aux charges et aux contraintes élevées.
- Conçu conformément à la DINles normes, les dimensions et les tolérances des vis sont strictement contrôlées, assurant l'interchangeabilité et la précision de montage des produits.
- L'excellente résistance à la corrosion et la durabilitéécroussont attribués à leur fabrication à partir de matériaux de haute qualité tels que l'acier au carbone, l'acier inoxydable et autres.
Les avantages:
- Grâce à leur résistance élevée et à leur fabrication précise, ces vis assurent des performances de connexion stables avec une fiabilité élevée,résisterdétachement ou rupture.
- La tête hexagonale standardconceptionLes vis permettent de réaliser rapidementl'installationet le retrait à l'aide de clés ou de prises, améliorant ainsi l'efficacité du travail.
- Une excellente résistance à la corrosionetla durabilité de cesécroussont attribués à leur fabrication à partir de matériaux de haute qualité tels que l'acier au carbone,en acier inoxydablel'acier, et autres.
- Conçus conformément aux normes DIN,Cesles vis présentent une excellente interchangeabilité, assurant une compatibilité parfaite avec les différentes marques et modèles d'équipement.
Scénarios d'application:
- Ingénierie mécanique: Dans le domaine de l'ingénierie mécanique, ces vis sont largement utilisées pour connecter et fixer divers équipements et machines, comme les automobiles, les avions, les navires et les machines lourdes.
- Industrie de la construction: Les vis sont couramment utilisées dans l'industrie de la construction pour connecter et fixer des structures en acier, des ponts, des tunnels et d'autres projets, assurant ainsi la stabilité et la sécurité de la structure.
- Fabrication d'équipements électroniques: Ils sont utilisés pour fixer les circuits imprimés, les châssis, les boîtiers et autres composants des appareils électroniques, améliorant ainsi la stabilité et la fiabilité des appareils.
- Autres industries: De plus, ces vis sont utilisées dans les industries chimique, pétrolière, électrique, métallurgique et autres pour connecter et fixer divers équipements et pipelines.
