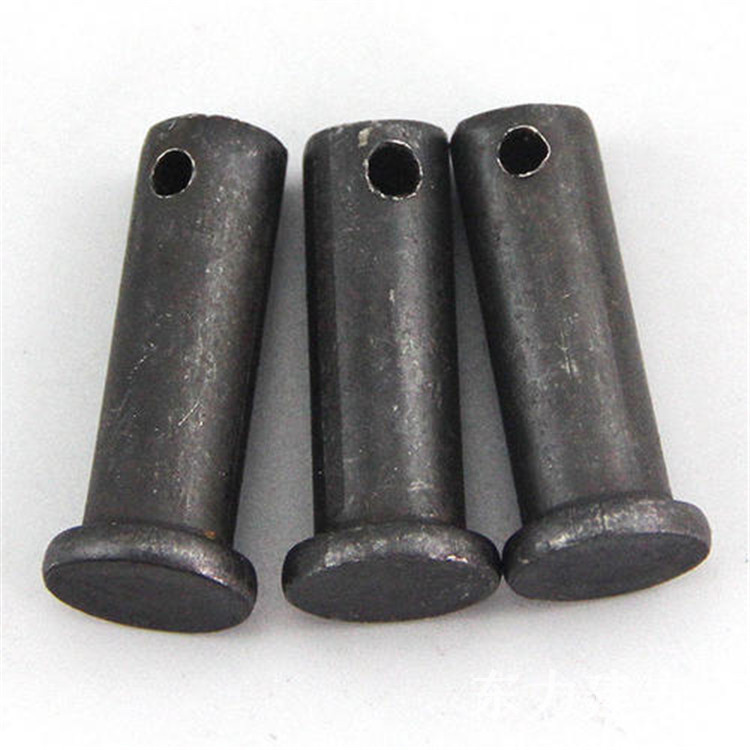

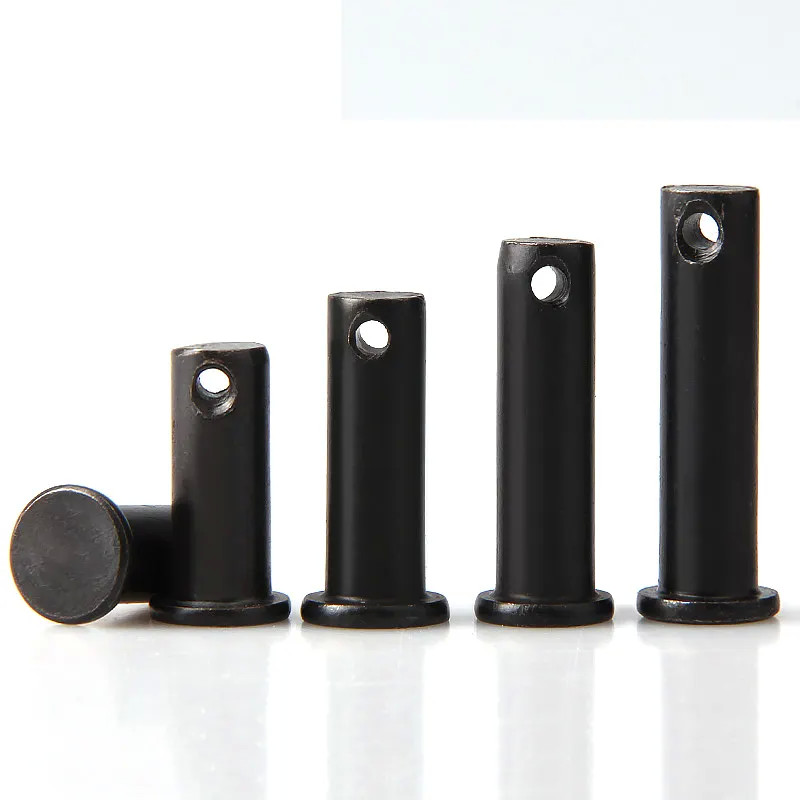

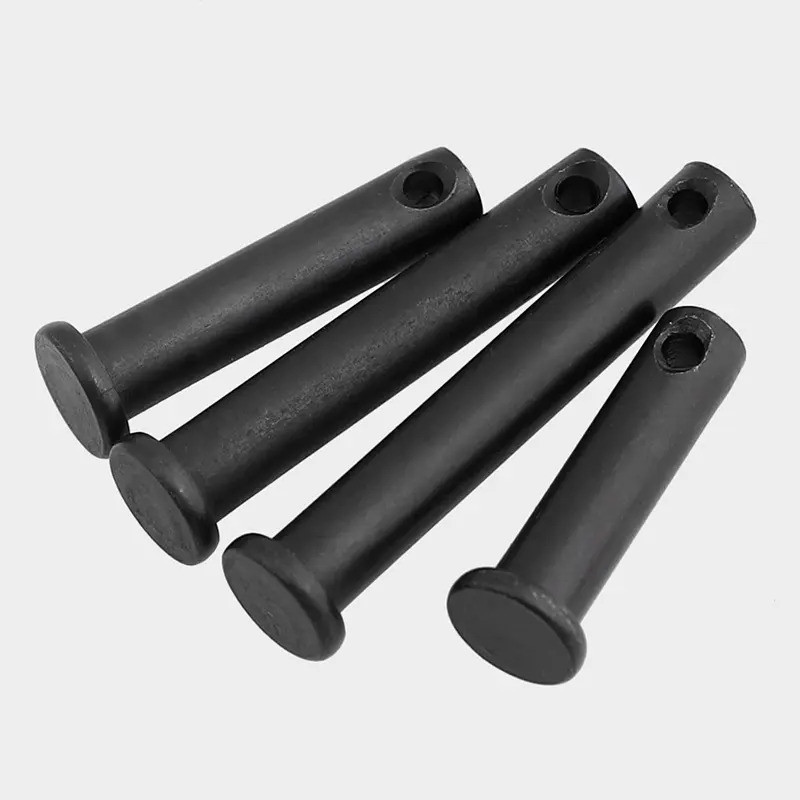

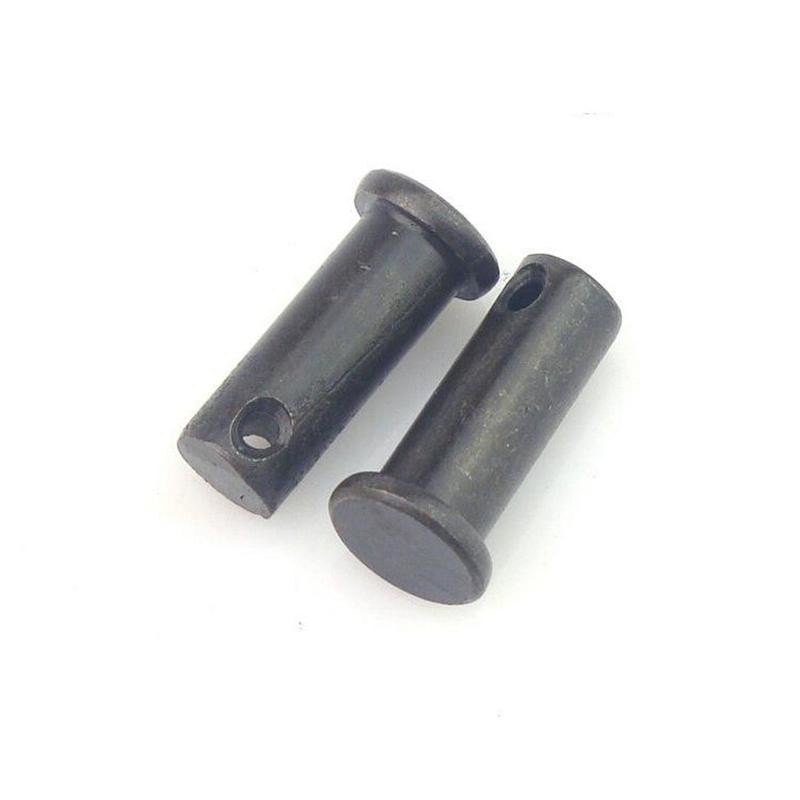

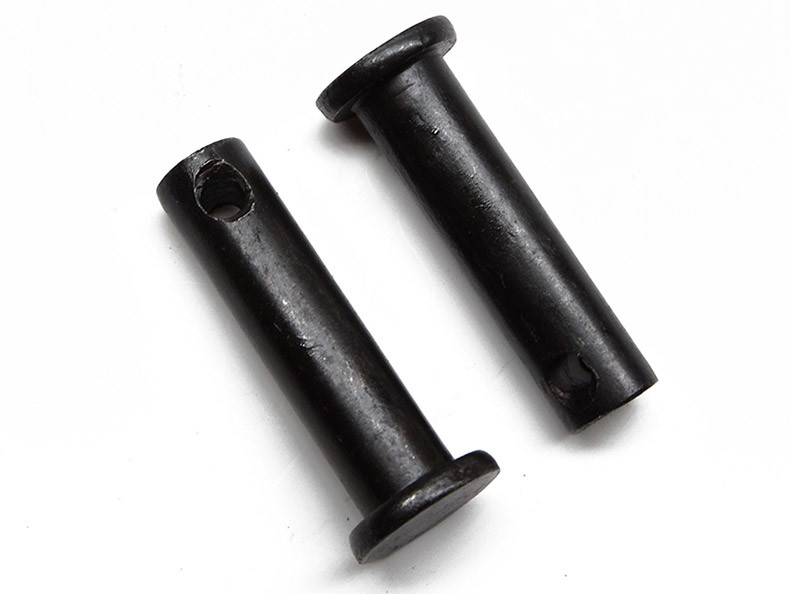

Les épingles à clef en acier au carbone Q195 / 35K avec tête DIN1444 ISO2341 EN22341
| Lieu d'origine | Province du Jiangsu, Chine |
|---|---|
| Nom de marque | YingYan |
| Certification | ISO9000 |
| Numéro de modèle | Φ4-Φ16 |
| Quantité de commande min | 1000 pièces |
| Prix | negotiable |
| Détails d'emballage | Petites boîtes, sacs en plastique, en vrac dans des cartons |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom | Pins de clevis avec tête | La norme | Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc. |
|---|---|---|---|
| Matériel | Acier au carbone Q195 /35K | Traitement de surface | Noir |
| Couleur | Noir | Grade | 4.8,8.8 |
| Taille | Φ4-Φ16/selon vos besoins | Longueur | 12-45 mm/selon vos besoins |
| Mettre en évidence | Épingles à clef en acier au carbone,Chevilles d'articulation avec la tête,ISO 2341 épingle à clevis |
||
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Grade4.8 Crabon steel Q195 | Φ4 | 12-30 | 1 | |
| Φ4*12 | Φ4 | 12 | 10000 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Grade8.8 Carbon steel 35K | Φ6-Φ16 | 16-45 | 1 | |
| Φ6*16 | Φ6 | 16 | 10000 | |
| Φ8*16 | Φ8 | 16 | 10000 | |
| Φ8*20 | Φ8 | 20 | 10000 | |
| Φ10*25 | Φ10 | 25 | 10000 | |
| Φ12*26 | Φ12 | 26 | 10000 | |
| Φ12*35 | Φ12 | 35 | 10000 | |
| Φ16*45 | Φ16 | 45 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Description de produit
DIN1444 ISO2341 EN22341 Acier au carbone Q195/35K Noir Classe 4.8 8.8 épingles à clevis avec tête Φ4-Φ16
| Diamètre nominal | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| d | ||||||||
| d | Le maximum | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| minutes | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | |
| dK | Le maximum | 5 | 6 | 8 | 10 | 14 | 18 | 20 |
| minutes | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 17.57 | 19.48 | |
| d1 | Le maximum | 0.94 | 1.14 | 1.34 | 1.74 | 2.14 | 3.38 | 3.38 |
| minutes | 0.8 | 1 | 1.2 | 1.6 | 2 | 3.2 | 3.2 | |
| K | Taille nominale | 1 | 1 | 1.6 | 2 | 3 | 4 | 4 |
| Le maximum | 1.125 | 1.125 | 1.725 | 2.125 | 3.125 | 4.15 | 4.15 | |
| minutes | 0.875 | 0.875 | 1.475 | 1.875 | 2.875 | 3.85 | 3.85 | |
| Lh | minutes | 1.6 | 2.2 | 2.9 | 3.2 | 3.5 | 4.5 | 5.5 |
| Diamètre nominal | 14 | 16 | 18 | 20 | 22 | 24 | 27 | |
| d | ||||||||
| d | Le maximum | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| minutes | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 23.87 | 26.87 | |
| dK | Le maximum | 22 | 25 | 28 | 30 | 33 | 36 | 40 |
| minutes | 21.48 | 24.48 | 27.48 | 29.48 | 32.38 | 35.38 | 39.38 | |
| d1 | Le maximum | 4.18 | 4.18 | 5.18 | 5.18 | 5.18 | 6.52 | 6.52 |
| minutes | 4 | 4 | 5 | 5 | 5 | 6.3 | 6.3 | |
| K | Taille nominale | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 6 |
| Le maximum | 4.15 | 4.65 | 5.15 | 5.15 | 5.65 | 6.15 | 6.15 | |
| minutes | 3.85 | 4.35 | 4.85 | 4.85 | 5.35 | 5.85 | 5.85 | |
| Lh | minutes | 6 | 6 | 7 | 8 | 8 | 9 | 9 |
| Diamètre nominal | 30 | 33 | 36 | 40 | 45 | 50 | 55 | |
| d | ||||||||
| d | Le maximum | 30 | 33 | 36 | 40 | 45 | 50 | 55 |
| minutes | 29.87 | 32.84 | 35.84 | 39.84 | 44.84 | 49.84 | 54.81 | |
| dK | Le maximum | 44 | 47 | 50 | 55 | 60 | 66 | 72 |
| minutes | 43.38 | 46.38 | 49.38 | 54.26 | 59.26 | 65.26 | 71.26 | |
| d1 | Le maximum | 8.22 | 8.22 | 8.22 | 8.22 | 10.22 | 10.22 | 10.22 |
| minutes | 8 | 8 | 8 | 8 | 10 | 10 | 10 | |
| K | Taille nominale | 8 | 8 | 8 | 8 | 9 | 9 | 11 |
| Le maximum | 8.18 | 8.18 | 8.18 | 8.18 | 9.18 | 9.18 | 11.215 | |
| minutes | 7.82 | 7.82 | 7.82 | 7.82 | 8.82 | 8.82 | 10.785 | |
| Lh | minutes | 10 | 10 | 10 | 10 | 12 | 12 | 14 |
| Diamètre nominal | 60 | 70 | 80 | 90 | 100 | |||
| d | ||||||||
| d | Le maximum | 60 | 70 | 80 | 90 | 100 | ||
| minutes | 59.81 | 69.81 | 79.81 | 89.78 | 99.78 | |||
| dK | Le maximum | 78 | 90 | 100 | 110 | 120 | ||
| minutes | 77.26 | 89.13 | 99.13 | 109.13 | 119.13 | |||
| d1 | Le maximum | 10.22 | 13.27 | 13.27 | 13.27 | 13.27 | ||
| minutes | 10 | 13 | 13 | 13 | 13 | |||
| K | Taille nominale | 12 | 13 | 13 | 13 | 13 | ||
| Le maximum | 12.215 | 13.215 | 13.215 | 13.215 | 13.215 | |||
| minutes | 11.785 | 12.785 | 12.785 | 12.785 | 12.785 | |||
| Lh | minutes | 14 | 16 | 16 | 16 | 16 | ||
Caractéristiques:
- Les arbres à épingles à tête DIN1444 sont conçus enla conformitéavec les normes internationales, avec une large gamme de tailles offrant diverses options pour répondre aux exigences.
- Ils peuvent être fabriqués à partir d'une variété de matériaux, y compris les types d'acier inoxydable 304, 316, 2205, 2507, 310S, 904L, ainsi que l'acier au carbone, pour répondre à divers environnements de travailetles exigences.
- Les broches DIN1444 sont principalement utilisées pour connecter deux arbres ouéquipementUne fois la connexion effectuée à l'aide de la broche, une broche divisée est insérée dans le trou situé à l'extrémité de la broche pour fixer la pièce en place.
Les avantages:
- La raison pour laquelle DIN1444 est adapté pourvariésLa différence entre les différents types de matériaux utilisés dans les environnements industriels et les scénarios d'application est due à sa gamme diversifiée de spécifications et à son abondance d'options de matériaux.
- La combinaison d'épingles et d'épingles de cotters'assurela stabilité et la fiabilité de la connexion.
- La production et la fabrication des broches à charnière sont strictement conformes aux normes DIN, assurant des dimensions précises, garantissant la qualité du produit etinterchangeabilité, ce qui réduit les difficultés d'entretien et de remplacement et, en fin de compte, permet d'économiser des coûts.
Scénarios d'application:
- Systèmes de pompage, de soupape et de tuyauterie: Dans les systèmes de transport de fluides, les broches DIN1444 sont largement utilisées pour connecter et fixer des pompes, des vannes et des tuyaux.
- Industrie pétrochimique: En raison de l'environnement de travail particulier dans l'industrie pétrochimique, des connecteurs résistants à la corrosion et de haute résistance sont nécessaires.Les broches DIN1444 deviennent un choix idéal en raison de leurs différentes options de matériaux et de leurs méthodes de connexion stables.
- Équipement de génie maritime: Dans les équipements de génie maritime, les broches DIN1444 assurent une connexion stable et fiable, garantissant le bon fonctionnement de l'équipement dans des environnements marins difficiles.
- Génération d'énergie éolienne: Les broches DIN1444 jouent également un rôle essentiel dans la connexion et la fixation des équipements de production d'énergie éolienne.
