Écrans à tête hexagonale en acier au carbone Q195

  • Carbon Steel Q195 Plain Hexagon Head Screws DIN 601 558 EN ISO 4016 4018
Lieu d'origine Province du Jiangsu, Chine
Nom de marque YingYan
Certification ISO9000
Numéro de modèle M4-M24
Quantité de commande min 1000 pièces
Prix negotiable
Détails d'emballage Des petites boîtes, des sacs en plastique, en vrac dans des cartons,

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom vis à tête hexagonale - produit de catégorie C demi/fil complet La norme Le système de contrôle de la qualité doit être conforme à la norme GB/DIN/ASME/EN/ISO, etc.
Matériel Acier au carbone Q195 Couleur Je vous en prie.
Traitement de surface Polissage Grade 4,8
Taille M4-M24/selon vos besoins Longueur 60mm-280mm/conformément à vos besoins
Mettre en évidence

Des vis à tête hexagonale simples

,

Écrous à tête hexagonale en acier au carbone Q195

,

DIN 601 vis à tête hexagonale
Laisser un message
Description de produit

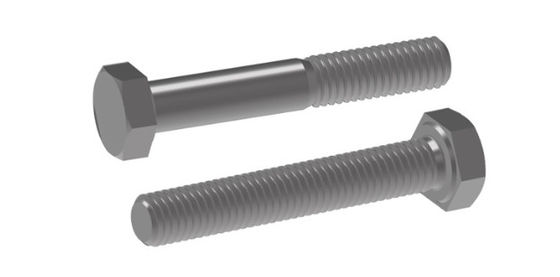

DIN 601 558 EN ISO 4016 4018 vis à tête hexagonale - Produit de catégorie C à filetage complet/à filetage partiel de classe 4.8 en acier au carbone Q195 plat

Utilisation:
Les boulons à tête hexagonale DIN 558 601 sont couramment utilisés dans les applications où des longueurs réglables sont nécessaires pour la connexion.Ils conviennent à un large éventail d'applications où une connexion filetée avec une tête hexagonale est requise.

Caractéristiques:

  1. Longueur réglable: Les boulons DIN 558 601 ont une partie enfilée relativement courte, ce qui permet de régler la longueur de connexion.Cette souplesse les rend adaptés aux applications où la longueur exacte de la connexion peut varier.
  2. Tête hexagonale: La conception de la tête hexagonale offre un moyen sûr et efficace d'appliquer le couple lors de l'installation et du retrait.Il permet également de resserrer et de desserrer facilement à l'aide d'outils courants tels que des touches hexagonales ou des tournevis.
  3. Spécifications normalisées: Les boulons DIN 558 601 suivent des spécifications standardisées, assurant une qualité et des performances cohérentes entre différents fabricants et applications.Cette normalisation facilite également la sélection et le remplacement des boulons dans divers systèmes..
  4. Variété de matériaux: les boulons DIN 558 601 sont disponibles dans une variété de matériaux, y compris l'acier, l'acier inoxydable et d'autres alliages.comme la force, résistance à la corrosion ou résistance à la température.
  5. Une large gamme de tailles: Les boulons DIN 558 601 sont disponibles dans une large gamme de tailles pour répondre aux besoins de différentes applications.

Pour les appareils à moteurÉcrans à tête hexagonale en acier au carbone Q195 0

Taille du fil
d		 M5 M6 M8 M10 M12 (M14) Le M16 (M18) M20 (M22) M24 (M27)
P Le pitch 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L ≤ 125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L> 200 35 37 41 45 49 53 57 61 65 69 73 79
c Le maximum 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
da) Le maximum 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds Le maximum 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
minutes 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dLe minutes 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e minutes 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
K Taille nominale 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
Le maximum 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
minutes 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
K1 minutes 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
R minutes 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s Max = taille nominale 8 10 13 16 18 21 24 27 30 34 36 41
minutes 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
Longueur du fil b   - - - - - - - - - - - -



Fil de vis
d		 M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
P Le pitch 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L ≤ 125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L> 200 85 91 97 103 109 115 121 129 137 145 153
c Le maximum 0.8 0.8 0.8 1 1 1 1 1 1 1 1
da) Le maximum 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds Le maximum 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
minutes 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dLe minutes 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e minutes 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
K Taille nominale 18.7 21 22.5 25 26 28 30 33 35 38 40
Le maximum 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
minutes 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
K1 minutes 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
R minutes 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s Max = taille nominale 46 50 55 60 65 70 75 80 85 90 95
minutes 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
Longueur du fil b   - - - - - - - - - - -


DIN558Écrans à tête hexagonale en acier au carbone Q195 1

Fil de vis
d
M5 M6 M8 M10 M12 Le M16 M20 M24 M30 M36
P Le pitch
a) Le maximum
c Le maximum
da) Le maximum
dLe minutes
e minutes
K Taille nominale
minutes
Le maximum
K1 minutes
R minutes
s Max = taille nominale
minutes
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
Poids par 1000 produits en acier (≈ kg)
- - - - - - - - - -
